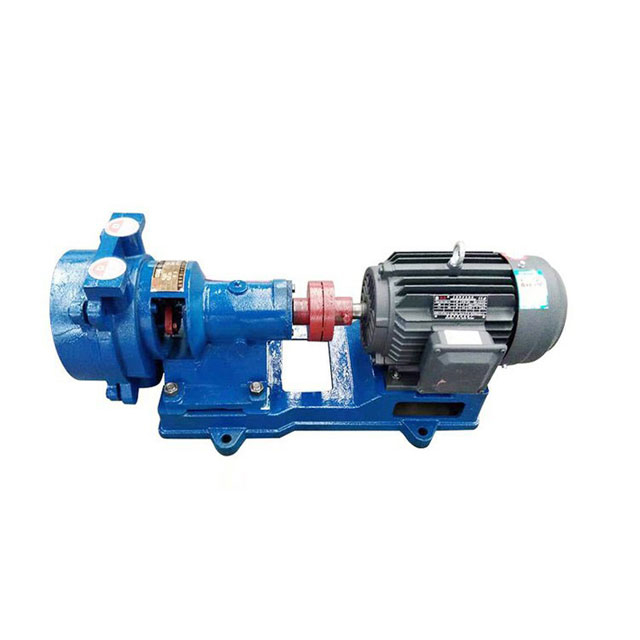

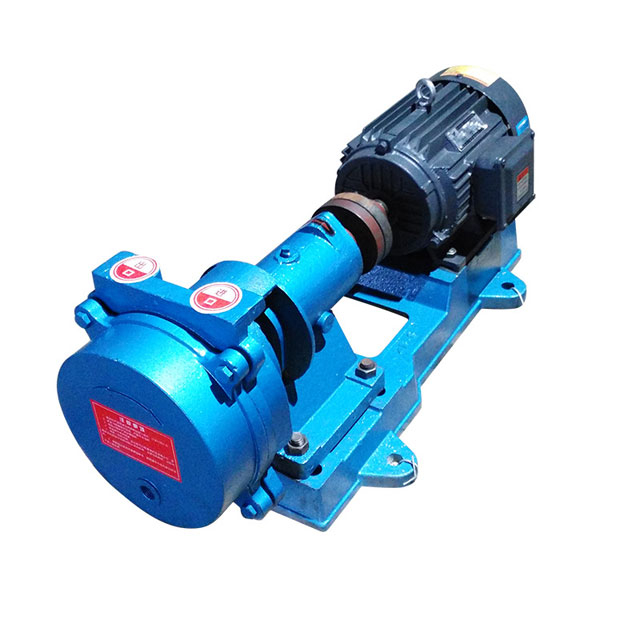

水环式真空泵

水环式真空泵是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含固体颗粒的气体的泵,以便在密闭容器中形成真空和压力,吸入气体中允许混有少量液体。

  • 主要用水作为工作介质,维护费用低
  • 应用范围广泛,可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体
数量:

一、水环式真空泵概述

水环式真空泵是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含固体颗粒的气体的泵,以便在密闭容器中形成真空和压力,吸入气体中允许混有少量液体。最高真空度可达85%。特别适合于大型的水泵引水用。

该泵的应用范围广泛,可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体;主要用水作为工作介质,维护费用低;可以在较为恶劣的环境下工作。

西安恒联水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领。

二、水环式真空泵型号意义

水环式真空泵

水环式真空泵型号意义

三、水环式真空泵技术参数


型号

抽气量

极限真空(MPa)

电机功率(kw)

泵转速(r/min)

吸入口径(mm)

排出口径(mm)

供水量(L/min)

泵重

(m3/min)

(含电机)

最大气量

吸入压力

(kg)

为-0.07MPa


SZB-4

0.33

0.24(4L/S)

-0.086

1.5

1440

G1"

G1"

8

95

SZB-8

0.64

0.48(8L/S)

-0.086

2.2

1440

G1"

G1"

10

105


四、水环式真空泵安装说明


水环式真空泵安装尺寸

1、真空泵用来作水泵引水用时,其安装位置与水泵之间距离要宽敞一些,以便水泵和真空泵检修时方便。
2、真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施式。
3、真空泵轴与电机轴须保持水平,不允许有不同心的现象(详见图四)。基础必须结实可靠。灌入水泥后,干至48小时,重新检查安装是否有变化,然后将底脚螺栓拧紧,不可有松动现象。

4、如须安装汽水分离器时可参看图五。

五,SZB系列水环式真空泵的订货须知:

一)、请提供以下详细数据:

①SZB系列水环式真空泵的产品名称与型号

②SZB系列水环式真空泵的真空度要求单位PA或MPA

③SZB系列水环式真空泵抽速要求单位L/S或M3/MIN

④SZB系列水环式真空泵的使用条件和功况条件

⑤SZB系列水环式真空泵的电机功率(KW)

⑥SZB系列水环式真空泵的转速(r/min)

⑦SZB系列水环式真空泵的电压〔V〕

⑧SZB系列水环式真空泵的进出口口径

⑨SZB系列水环式真空泵是否带附件,以便我们的为您正确选型。

二)、若已经由设计单位选定我公司的SZB系列水环式真空泵的产品型号,请按SZB系列水环式真空泵型号直接向公司销售部订购。

三)、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。

四)、我公司服务电话:13891817867感谢您访问我公司的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
