平动椭圆振动筛

平动椭圆泥浆振动筛是我公司结合多年现场实际经验,开发的一种新型泥浆振动筛。

  • 超大过滤面积
  • 直线型振动轨迹效率高
  • 双联、三联、四联任意组合
  • 不锈钢防溅盖板,人性化设计
  • 框架式复合筛网,结实耐用
  • 筛箱倾角调节装置,防止跑浆
数量:

平动椭圆泥浆振动筛是我公司结合多年现场实际经验,开发的一种新型泥浆振动筛,该振动筛可以根据现场需要,设置运行轨迹,当现场需要减少泥浆含水率时,开启椭圆运动模式,可以增加泥浆在筛面上的停留时间,从而达到降低固体含水率的目的;当井口泥浆量过大,此时开启直线运动模式,振动筛处理量变大,可快速清洁钻井液。西安恒联生产的平动椭圆泥浆振动筛性能稳定、噪音低、适用各种工况,是现代钻井工程中不可缺少的泥浆处理设备。

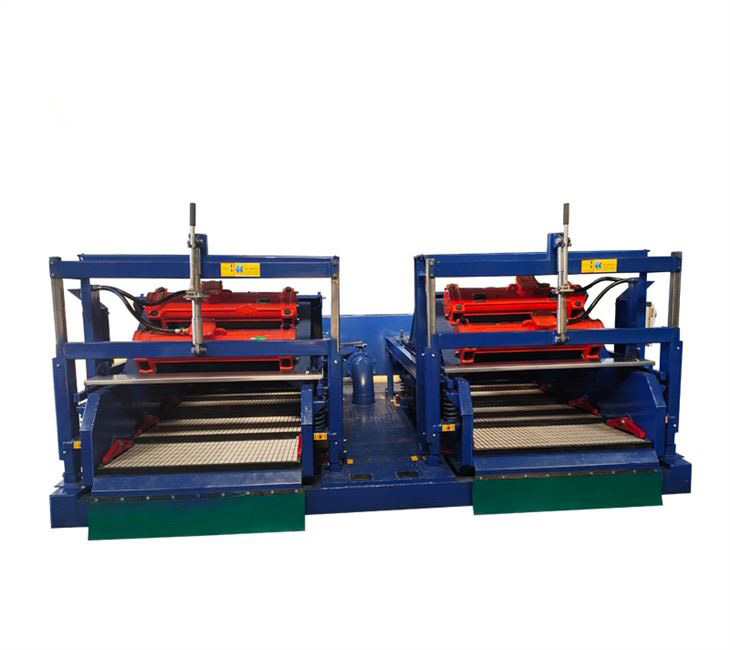

平动椭圆振动筛

平动椭圆型泥浆振动筛技术参数


产品型号

HTZS804

2HTZS804

HTZS605

2HTZS605

振动轨迹

椭圆型

椭圆型

直线/椭圆型

直线/椭圆型

处理量

35L/S

70L/S

45L/S

90L/S

筛网面积

2.7㎡

5.4㎡

3.4㎡

6.8㎡

筛网数量

4×1080×830mm

8×1080×830mm

5×1165×585mm

10×1165×585mm

电机功率

2.2+2.5kW

2×(2.2+2.5)kW

2×2.5+0.8kW

2×(2×2.5+0.8)kW

倾角调节范围

-1°~3°

-1°~3°

-1°~3°

-1°~3°

外形尺寸

3150×1800×1630

3150×1800×1630

2850×1750×1650mm

2850×1750×1650mm

单机重量

2000kg

4500kg

2350kg

4900kg


钻井液振动筛的工艺特点

振动筛的技术水平主要反映在处理能力(处理量和分离粒度)、工作的稳定性、寿命的长短和操作的灵活性几个方面。振动筛的处理能力与振动筛的结构、运动轨迹、振动频率、振动强度、筛网面积和筛网的粗细有关。现代振动筛一般是高速、 线性(或非线性)、细目及多层的振动筛,它在固控系统中起着至关重要的作用。


平动椭圆振动筛

钻井液振动筛的工作原理

振动筛主要由筛箱、筛网、隔振弹簧及激振器、 进浆钻井液盒、底座和支架等部分组成。工作原理是由激振器的旋转带动筛箱及筛网一起运动,形成合理的运动轨迹。钻井液经钻井液盒流到筛箱筛网上,固相从筛箱的前部排出,含有小于筛网孔固相的液相透过筛网流人钻井液罐,从而完成分离。

在选用振动筛时,首先要根据钻井液中固相颗粒的尺寸及粒度选择合适的筛网,筛网上孔的大小用“目”表示。所谓筛网的目数是指筛网每英寸(in)边长所开的孔数。目数越大,则孔眼越小。例如:某方形孔筛网每英寸有12个孔,称作12公目筛网,用API标准表示为12x 12。

振动筛的一个很重要的参数是它的处理能力。这除了本身运动参数的选择确定外,还受到钻井液类型、密度、黏度、固相颗粒的大小和多少以及孔网尺寸等因素的影响,因此在实际使用中要全面考虑,合理选配。
