砂泵在使用过程中经常会有一些小部件磨损,从而需要更换,西安恒联生产的砂泵配件均可更换。常用的配件如下图:
SB6×8FJ砂泵机组零件目录
序列号
名称
零件号
数量
序列号
名称
零件号
数量
1
泵头-FJ
SB68FJ0001S
1
12
平垫
SB68FJ0012S
4
2
护罩
SB68FJ0002S
1
13
螺栓
SB68FJ0013S
4
3
泵联
SB68FJ0003S
1
14
平垫
SB68FJ0014S
4
4
电联
SB68FJ0004S
1
15
联轴器柱销,套
SB68FJ0015S
10
5
键
SB68FJ0005S
1
16
螺栓
SB68FJ0016S
4
6
键
SB68FJ0006S
1
17
螺母
SB68FJ0017S
4
7
电机
SB68FJ0007S
1
18
弹垫
SB68FJ0018S
4
8
底座
SB68FJ0008S
1
19
平垫
SB68FJ0019S
4
9
螺栓
SB68FJ0009S
4
20
进口胶垫
SB68FJ0020S
1
10
螺母
SB68FJ0010S
4
21
出口胶垫
SB68FJ0021S
1
11
弹垫
SB68FJ0011S
4

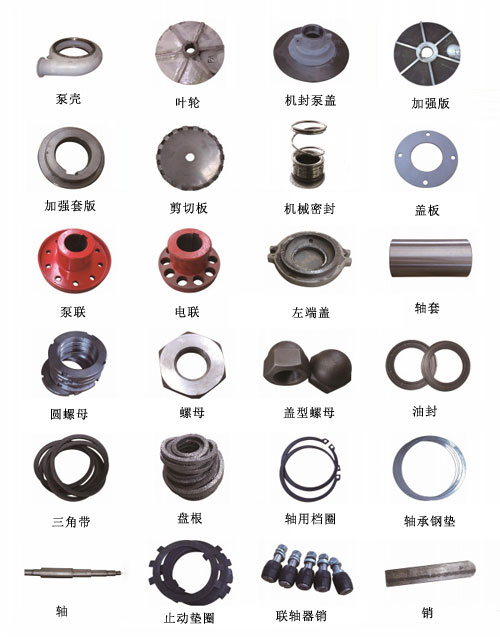

砂泵配件图
上图依次是:剪切板、泵头、机锋泵盖、加强版
上图依次是:三角带、O型圈、垫片、盘根
上图依次是:销、盖型螺母、加强套版、联轴器销

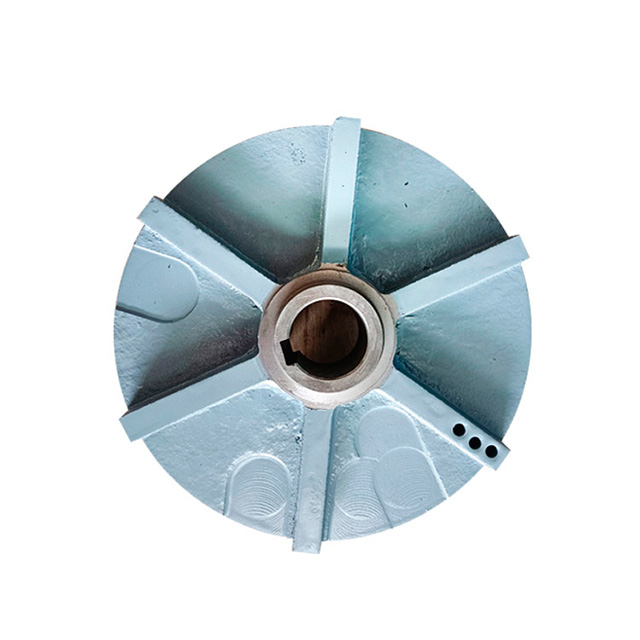

上图依次是:叶轮、电联、泵联、软连接
