泥浆搅拌器(HJB搅拌器)有立式搅拌器和卧式搅拌器两种,因搅拌杆旋转带动泥浆成涡轮状,又称蜗轮蜗杆搅拌器。
状态: | |
---|---|
数量: | |
HJB系列泥浆搅拌器(钻井液搅拌器)是石油钻井液固控系统和水平定向穿越泥浆净化系统中的主要设备之一,其主要用于钻井液的搅拌混合,在泥浆搅拌器的搅拌下,强烈的上下对流作用能保持钻井液的均匀性并使固相粒子悬浮,以防钻井液固相颗粒在其罐式循环系统中沉积,泥浆搅拌器在加速钻井液材料(膨润土、重晶石)和化学添加剂的反应、溶解与润湿方面起着非常重要的作用。
HJB系列泥浆搅拌器技术参数
型号 | HJB-5.5 | HJB-7.5 | HJB-11 | HJB-15 | HJB-18.5 | HJB-22 |
电机功率(kW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 |
额定转速(r/min) | 1440 | 1440 | 1460 | 1460 | 1470 | 1470 |
电源(r/min) | 380V/50Hz | 380V/50Hz | 380V/50Hz | 380V/50Hz | 380V/50Hz | 380V/50Hz |
波轮转速(r/min) | 72 | 72 | 73 | 73 | 73 | 73 |
波轮直径(mm) | φ600 | φ650/φ750 | φ700 /φ800 | φ1000 | φ900 /φ1000 | φ900/ φ1000 |
重量(kg) | 295 | 400 | 462 | 560 | 785 | 815 |
外形尺寸(mm) | 954×549×583 | 1101×664×623 | 1222×664×665 | 1334×734×685 | 1445×888×770 | 1465×888×770 |
泥浆搅拌器的结构及工作原理
搅拌器主要由防爆电机、减速器、搅拌波轮、机座、弹性联轴器和刚性联轴器等组成。防爆电机和减速器均安装在机座上。弹性联轴器将防爆电机的轴伸与减速器的输入轴联结起来。搅拌波轮通过刚性联轴器与减速器的输出轴联结起来。
泥浆搅拌器的工作原理是当防爆电机运转时,通过弹性联轴器带动减速器输入轴旋转。经减速器减速后从减速器的输出轴传出,并带动搅拌波轮旋转。当搅拌波轮的叶片接触到钻井液时,迫使其产生涡旋运动,从而防止固相沉积,达到固、液相混合均匀、密度一致的效果。

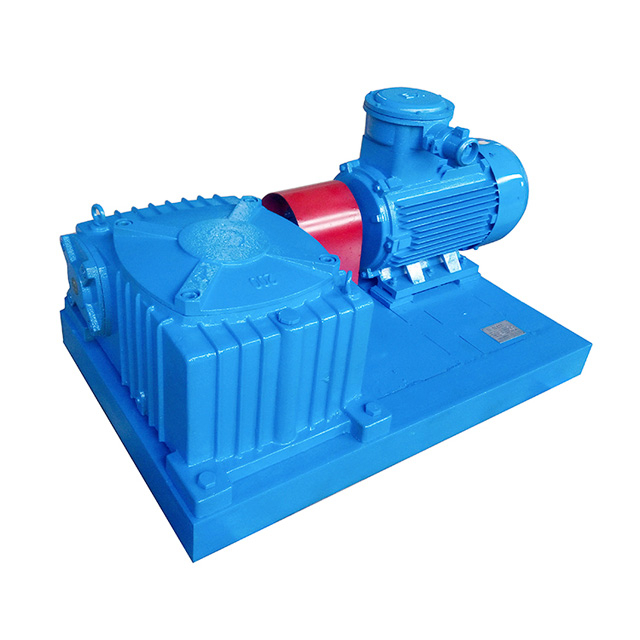

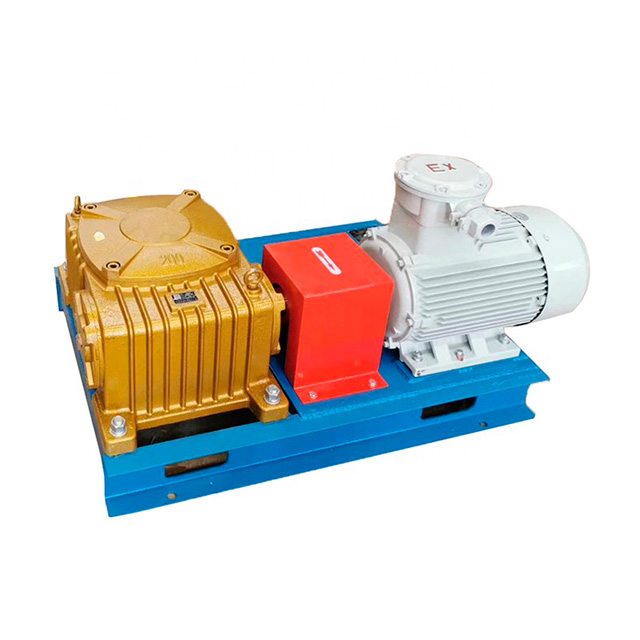

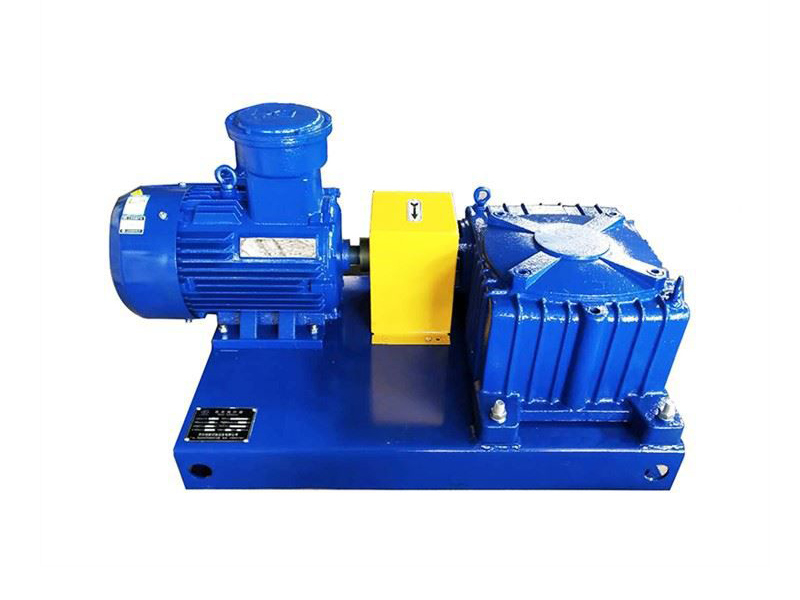

油田钻井泥浆搅拌器展示
钻井泥浆搅拌器使用现场
泥浆搅拌器现场使用视频
泥浆搅拌器的使用与维护
1.使用前,应在减速器内注入220~320#(当环境温度为-30~40℃时)或320~460#(当环境温度为25~65℃时)L-CKE/P重载荷蜗轮/蜗杆油,油位在油标...(红点)之上的可视范围内,并取掉通气器上的小锥塞。各型号搅拌器其减速器的大约注油量见主要技术参数表。...使用100小时后,洗净内部换上新油,此后每2500小时换油一次。
搅拌器工作时,减速器内润滑油的温度允许达到95℃。只要达此温度后不再上升,搅拌器可以继续使用。
2....投入运转时,应检查搅拌波轮的旋转方向。从罐顶向下看,搅拌波轮应顺时针方向旋转。当旋转方向错误时,仅将防爆电机的任意两根电源线交换即可。
此外,联轴器护罩上方钉有一个转向指示牌,转向指示牌的箭头指向与搅拌波轮的旋转方向吻合。
3.应定期检查弹性联轴器的联接情况。如柱销松动应及时拧紧螺母,弹性套严重变形或老化应及时更换。
4.搅拌器运转时,操作者及有关人员应注意安全,例如手不能触摸旋转着的零部件。安装搅拌器搅拌波轮时严禁开动搅拌器,此时应断开电机电源,,防止搅拌叶片对罐内安装人员造成人身伤害。
泥浆搅拌器发货信息
《《《《恒联15kw泥浆搅拌器完工发货
《《《《20台15kw泥浆搅拌器装车出发
泥浆搅拌器样册.pdf 欢迎大家下载浏览
