油田钻井

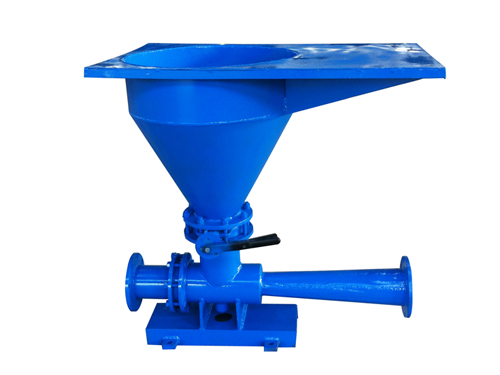

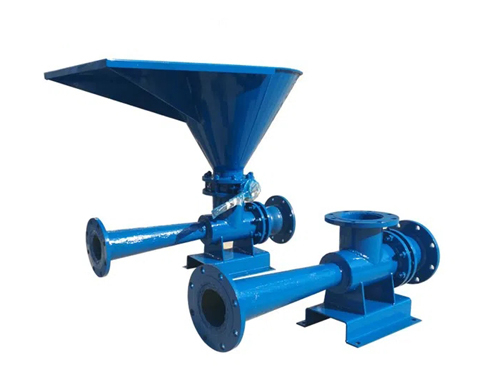

泥浆漏斗

泥浆漏斗是利用文丘里原理设计的一种泥浆混合漏斗。又称文丘里射流泥浆漏斗,其主要构成包括喷嘴,混合室,文丘里管,加料斗及蝶阀。文丘里管是一根按一定曲面逐渐扩张的空心管,它的主要作用是增加液体在管内的剪切力,以便物料更好地进行分散和提高混合后液体的压力,进入循环罐。

状态:
数量:

产品描述

泥浆漏斗是利用文丘里原理设计的一种泥浆混合漏斗。又称文丘里射流泥浆漏斗,其主要构成包括喷嘴,混合室,文丘里管,加料斗及蝶阀。文丘里管是一根按一定曲面逐渐扩张的空心管,它的主要作用是增加液体在管内的剪切力,以便物料更好地进行分散和提高混合后液体的压力,进入循环罐。

泥浆漏斗

射流泥浆漏斗只是漏斗众多名称中的一个,业内也称之为:加料漏斗、文丘里漏斗、射流混合漏斗、加重漏斗等等,不管怎么称呼,其作用始终不变,那就是配制钻井液,使钻井液性能达到钻井现场的使用要求。

泥浆漏斗技术参数:

进口排量:180m3/h

扬程:31m

漏斗直径:705mm

进液口直径:125mm

排液口直径:150mm

喷射速度:45m/s

混合泵匹配功率:55kW

固相混合速度: 重晶石不小于300kg/min,膨润土不小于150kg/min

外形尺寸: 1180x720x1050mm

泥浆漏斗泥浆漏斗

泥浆漏斗结构图

泥浆漏斗结构图

1.进口变径接头2.喷嘴3.混合室4.蝶阀5.漏斗6.喇叭出口

射流泥浆漏斗由进口变径接头、喷嘴、三通、喇叭出口、蝶阀、漏斗等组成。具有动能的高速流动的液体从进口变径接头进入喷嘴,液体以快速度喷射进入三通,同时添加材料从漏斗进入三通,添加材料与液体通过流动混合,由喇叭出口进入钻井液系统。

泥浆漏斗泥浆漏斗

使用泥浆漏斗的主要特点是钻井液添加材料(重晶石粉、膨润土、盐、泥浆化学添加剂等)在进入钻井液系统之前就与钻井液充分、均匀地混合,改善了钻井液质量,充分发挥了添加材料的作用,减少了添加材料的用量,节约了泥浆成本,且加料速度快,混合能力强。

泥浆漏斗配剪切泵可以组成一个完整的剪切混浆装置;射流泥浆漏斗配砂泵可以组成一台射流混浆装置。

泥浆漏斗批量生成及发货

泥浆漏斗泥浆漏斗

泥浆漏斗泥浆漏斗

采购热线:13891817867

泥浆混合漏斗安装包括两种:高位安装和低位安装。泥浆混合射流漏斗高位安装后,需要设计提升钻井液材料的提升机或悬臂吊,将钻井液材料提升到钻井液罐上面。泥浆混合射流漏斗低位安装时,应设计合理的爬坡角度,并使出口直接进入钻井液罐中,防止钻井液从漏斗溢出。
