油田钻井

真空除气器

真空除气器又称负压除气器,钻井液除气器,型号有HCQ240除气器,是西安恒联石油设备有限公司生产的固控设备之一.
  • 除气效率高
  • 皮带传动,保护电机
  • 功率小,节能环保
  • 可作为搅拌器使用,一机两用
状态:
数量:

产品描述

真空除气器是一种处理气浸钻井液的专用除气设备,除气效率高达95%,适用于各类石油钻井固控系统的配套,对于恢复泥浆的比重、稳定泥浆的粘度性能,降低钻井成本,有很重要的作用。同时,也可当作大功率的搅拌器使用。

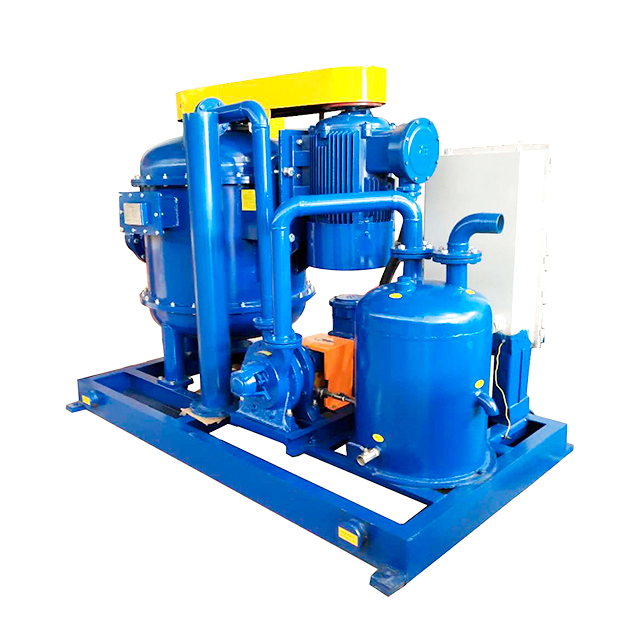

真空除气器

真空除气器优势

1.皮带传动,保护电机

2.除气效率高

3.结构紧凑,占地面积小

4.功率小,节能环保

5.可作为搅拌器使用,一机两用

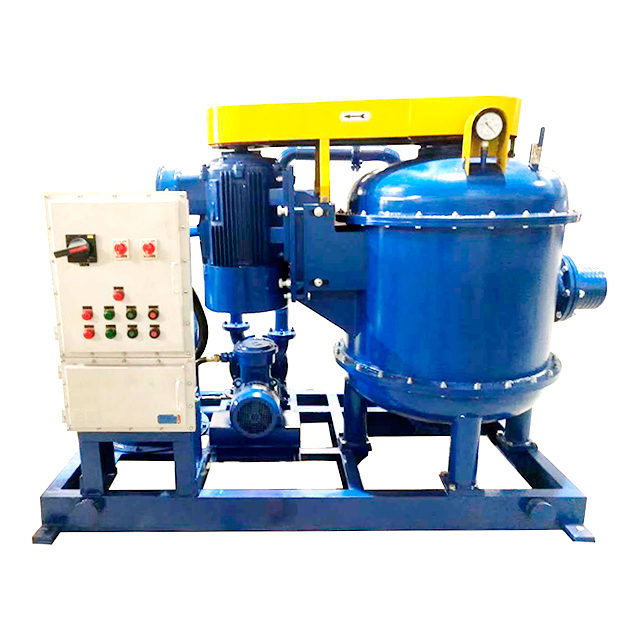

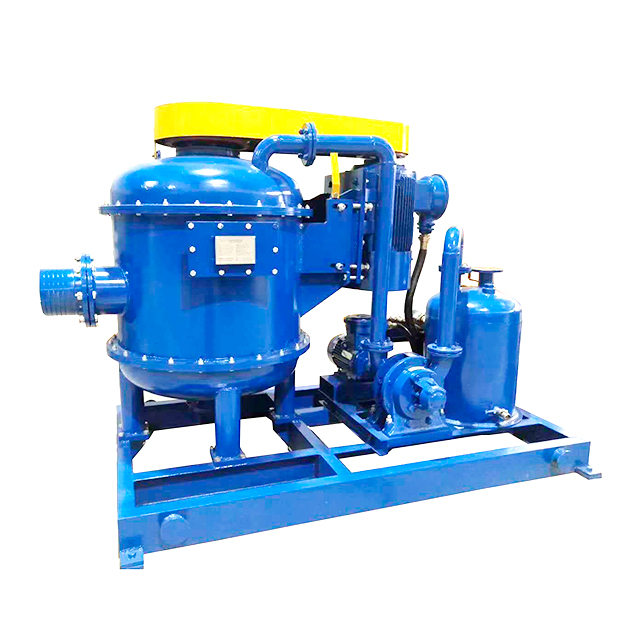

真空除气器真空除气器

现场图片

真空除气器

产品参数

真空除气器技术参数

技术参数

HCQ240

HCQ270

HCQ300

HCQ360

处理量(m3/h)

240

270

300

360

真空度(MPa)

-0.030—0.045

-0.030—0.050

-0.030—0.055

-0.040—0.065

真空泵功率(kW)

2.2

3

4

7.5

主机转速(rpm)

860

870

876

880

适用泥浆比重(g/cm3)

≤2

≤2

≤2.5

≤2.5

主电机功率(kW)

15

22

30

37

除气效率(%)

≥95

≥95

≥95

≥95

排气量(m3/h)

28

48

90

180

外形尺寸(mm)

1750×860×1500

2000×1000×1670

2250×1330×1650

2400×1500×1850

整机重量(kg)

1100

1350

1650

1800

传动比

1.68

1.68

1.68

1.72

防爆等级

ExdⅡBT4

ExdⅡBT4

ExdⅡBT4

ExdⅡBT4

防护等级

IP56

IP56

IP56

IP56

真空除气器结构特点

1.利用真空泵的抽吸使泥浆进入真空罐内,并利用其使气体被抽出真空罐外,真空泵在此起了两种不同的作用。

2.水环式真空泵在工作过程中,始终处于等温状态下,适用于易燃易爆的气体抽吸,安全性能可靠。

3.泥浆通过转子的窗口高速射向四壁,泥浆中的气泡破碎,除气效果很好。

4.主电机偏置,整机重心降低。

5.采用皮带传动,避免了减速机构的复杂化。

6.气水分离器的应用,不会造成水与气同时被排出,使排气管始终畅通。另外,还可循环向真空泵内供水,节约了用水。

7.吸入管插入泥浆罐内,在泥浆无气浸的情况下,可作为大功率的搅拌器使用。

真空除气器工作原理

HCQ系列真空除气器利用真空泵的抽吸作用,在真空罐内造成负压区,泥浆在大气压的作用下,通过吸入管进入转子的空心轴,再由空心轴四周的窗口,呈喷射状甩向罐壁,由于碰撞及分离轮的作用,使钻井液分离成薄层,浸入泥浆中的气泡破碎,气体逸出,通过真空泵的抽吸及气水分离器的分离,气体由分离器的排气管排往安全地带,泥浆则由叶轮排出罐外。由于主电机先行启动,与电机相联的叶轮呈高速旋转状态,所以泥浆只能从吸入管进入罐内,不会从排液管被吸入。
