油田钻井

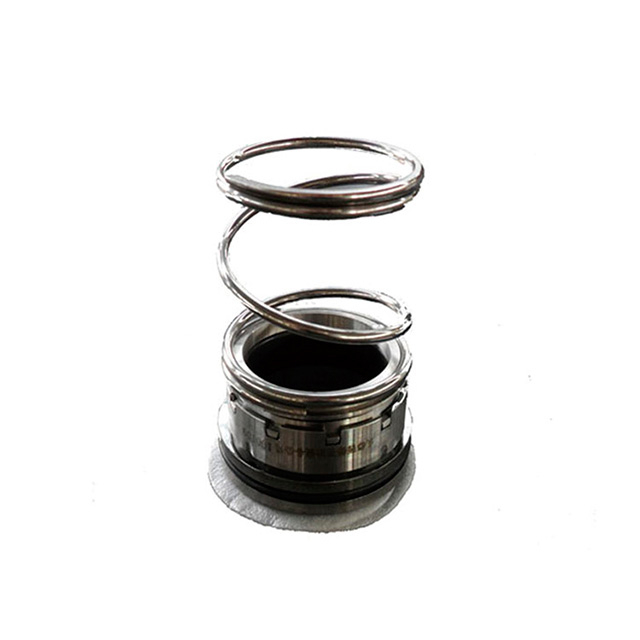

砂泵配件机械密封

砂泵机械密封是指安装运行在泵类设备中起动态密封作用的装置,避免水泵蜗壳中的流体介质通过泵轴流出泵外的一种部件
状态:
数量:

产品描述

砂泵是离心式泥浆泵的一种,用于输送含有砂粒、矿渣等悬浮液,叶轮多为开式,泵的内衬一般分为两种,耐磨金属盒和耐磨橡胶。使用时将高压水注入泵轴的滑动部位,以防泥砂进入滑动部位,可用于含粒度在48网目以上的粗粒固体物液体的输送。现有的砂泵轴封结构为组合密封,即机械密封为主,填料密封为辅。其缺点是该密封装置内过多的摩擦、磨损,严重影响密封性能。

砂泵机械密封是指安装运行在泵类设备中起动态密封作用的装置,避免水泵蜗壳中的流体介质通过泵轴流出泵外的一种部件

材质:哈氏合金,1Cr18Ni9Ti,3Cr13

轴套与轴间的密封

动环与轴套间的密封

动静环间密封

对静环与静环座间的密封

密封端盖与泵体间的密封

SB6×8FJ砂泵配件

序列

名称

零件号

序列

名称

零件号

1

丝堵ZG1/2”

SB68FJ0001

24

轴承

SB68FJ0024

2

泵壳

SB68FJ0002

25

轴用挡圈

SB68FJ0025

3

叶轮-FJ

SB68FJ0003

26

盖板

SB68FJ0026

4

盖型螺母

SB68FJ0004

27

右端盖

SB68FJ0027

5

螺母

SB68FJ0005

28

泵座

SB68FJ0028

6

垫圈

SB68FJ0006

29

油位镜

SB68FJ0029

7

纸垫

SB68FJ0007

30

纸垫

SB68FJ0030

8

螺柱

SB68FJ0008

31

锁紧螺母

SB68FJ0031

9

弹垫

SB68FJ0009

32

锁紧垫圈68

SB68FJ0032

10

螺母

SB68FJ0010

33

左端盖

SB68FJ0033

11

机封泵盖

SB68FJ0011

34

挡泥环

SB68FJ0034

12

螺栓

SB68FJ0012

35

压板组件

SB68FJ0035

13

弹垫

SB68FJ0013

36

轴套

SB68FJ0036

14

纸垫

SB68FJ0014

37

O型密封圈

SB68FJ0037

15

轴承

SB68FJ0015

38

填料

SB68FJ0038

16

油孔盖

SB68FJ0016

39

活节螺栓

SB68FJ0039

17

轴-FJ

SB68FJ0017

40

平垫

SB68FJ0040

18

铆钉

SB68FJ0018

41

螺栓

SB68FJ0041

19

铭牌

SB68FJ0019

42

螺母

SB68FJ0042

20

油杯

SB68FJ0020

43

SB68FJ0043

21

螺栓

SB68FJ0021

44

机械密封组件

SB68FJ0044

22

弹垫

SB68FJ0022

45

SB68FJ0045

23

油封

SB68FJ0023

46

平键

SB68FJ0046

机械密封配件图

机械密封机械密封
