钻井液循环与固控净化流程

钻井液是钻井作业的"血液"，它在井筒与地面系统之间不断循环，承担携带岩屑、冷却润滑钻头、平衡地层压力、稳定井壁等任务。完整的循环可以分为循环流程和净化流程两部分。

一、钻井液循环的基本过程

1. 配制：作业前，在混浆装置中把水、膨润土及各类处理剂按配方混合，配成符合要求的钻井液，储存在泥浆罐中。

2. 泵入：泥浆泵将钻井液加压，经钻杆内部送至钻头水眼喷出，冷却钻头并冲洗井底。

3. 上返：钻井液携带岩屑，沿井壁与钻杆之间的环空上返至地面。

4. 净化：返出的钻井液经管线进入固控系统，清除岩屑、气体和有害固相。

5. 回用：净化后的钻井液回到循环罐，经调整性能后再次被泵入井内，开始下一轮循环。

二、固控系统的五级净化

固控系统按"先粗后细"的原则，把不同粒径的固相逐级清除。

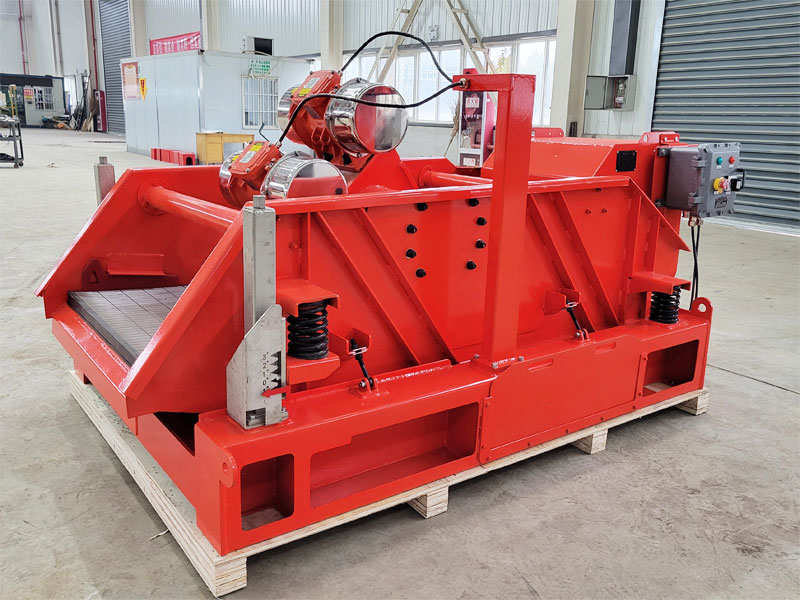

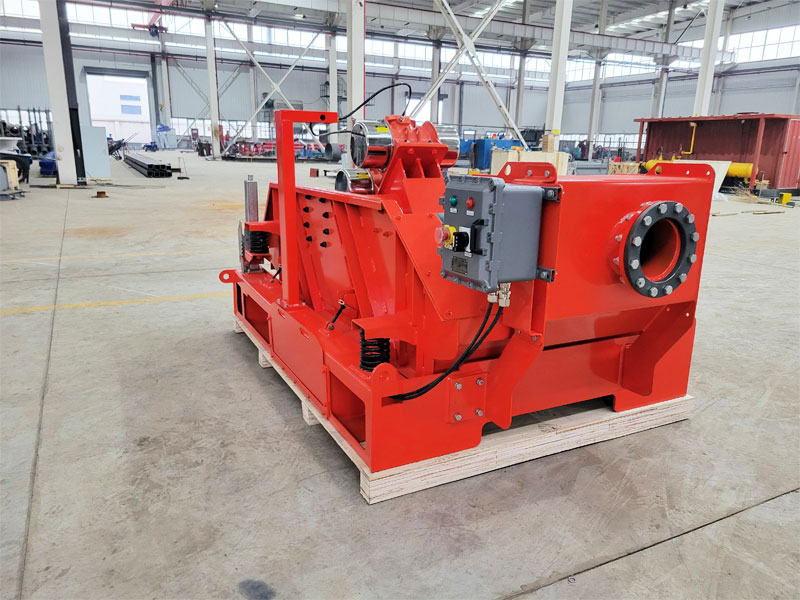

第yi级：振动筛（清除粗颗粒）

返出的钻井液首先进入振动筛，筛网把较大的岩屑截留并排出，筛下的泥浆流入下一环节。这yi级负担...重，直接决定后续设备的工作效果。

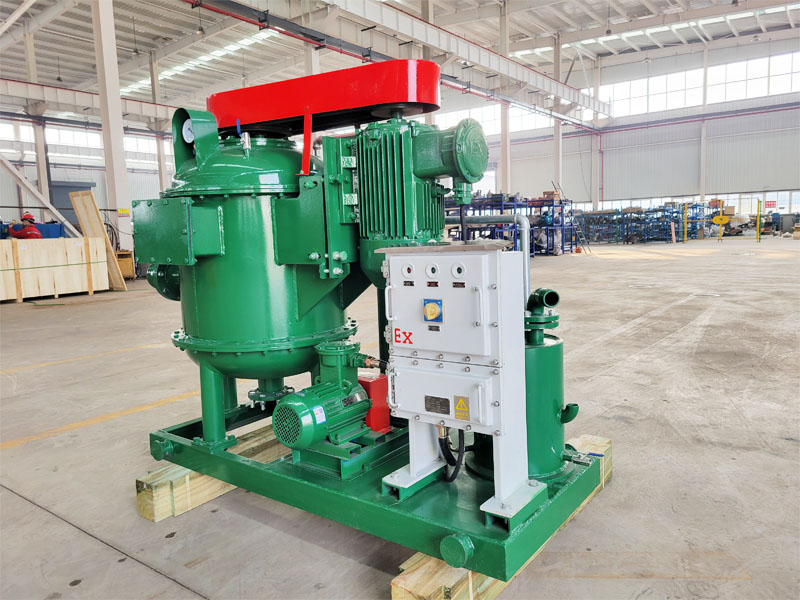

第er级：真空除气器（清除气体，按需使用）

如果钻井液发生气侵，密度下降、黏度异常，就需要启用除气器。真空泵形成负压，把混入泥浆的气体抽出，使密度和黏度恢复稳定。无气侵时可不启用。

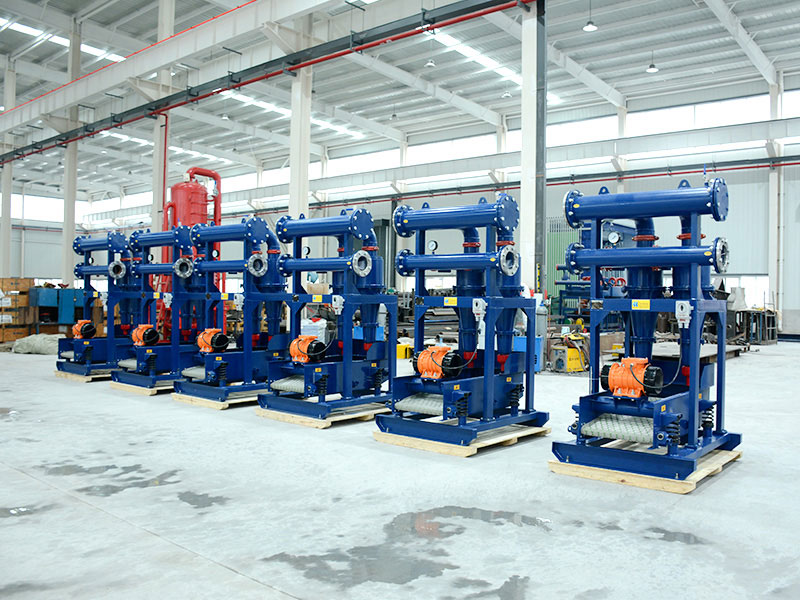

第三级：除砂器（清除砂级颗粒）

供浆泵把钻井液送入除砂旋流器，在高速旋流产生的离心作用下，较粗的固相从底部排出，经底流筛回收液体后排渣，溢流的泥浆进入下yi级。除砂器通常处理约几十微米以上的颗粒。

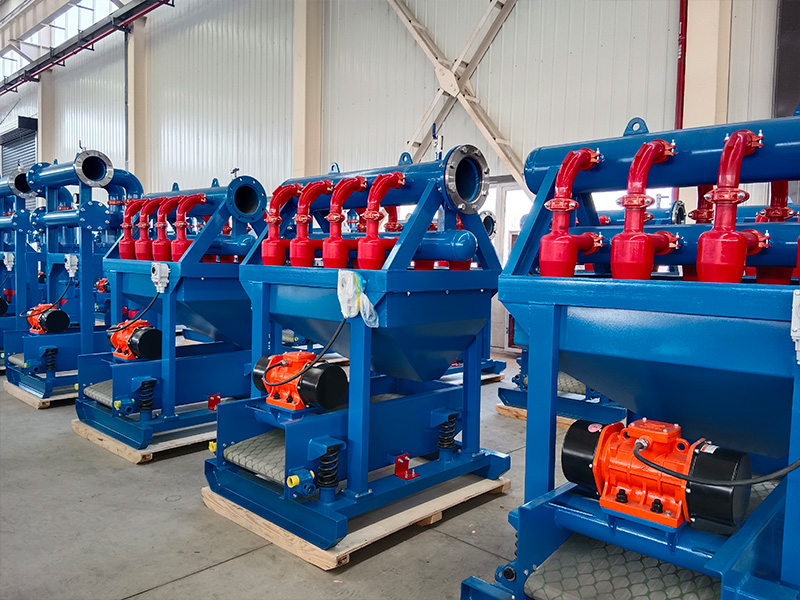

第四级：除泥器（清除粉砂级颗粒）

工作原理与除砂器相同，但旋流器口径更小，能分离更细的颗粒（通常在十几到几十微米之间）。底流经筛分后排渣，溢流泥浆继续向下流动。

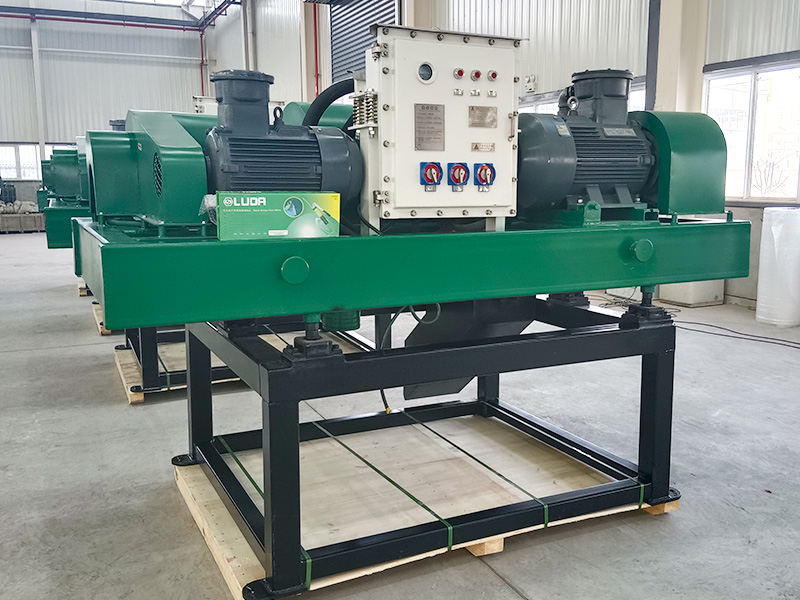

第五级：离心机（清除超细颗粒）

离心机依靠高速旋转产生的强大离心力，分离除泥器处理不了的微细颗粒，并回收重晶石等有用的加重材料。排出的固相作为废渣处理，较清的钻井液回到循环罐。

三、使用要点

• 各级设备沿泥浆流向串联布置，可以同时运转，但并非每次作业都需全部启用，应根据井深、地层、泥浆类型和性能要求灵活选择。

• 上yi级处理效果不好，会增加下yi级的负荷，因此应优先保证振动筛筛网合适、完好。

• 以上粒径范围为通常参考值，实际分离粒度会因设备型号、筛网目数和工况而有所不同。

• 净化完成后，经检测性能合格的钻井液才进入下一轮循环，必要时补充处理剂调整性能。
