泥浆回收循环系统的七大管路

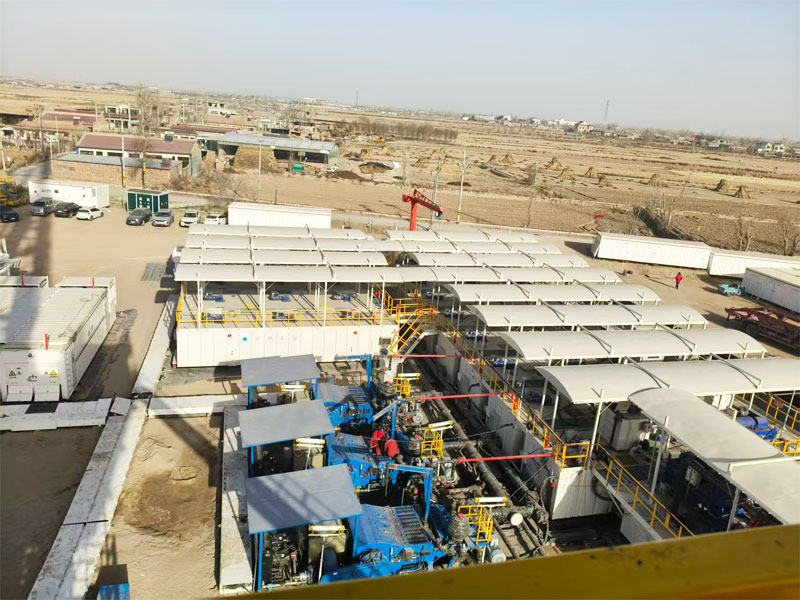

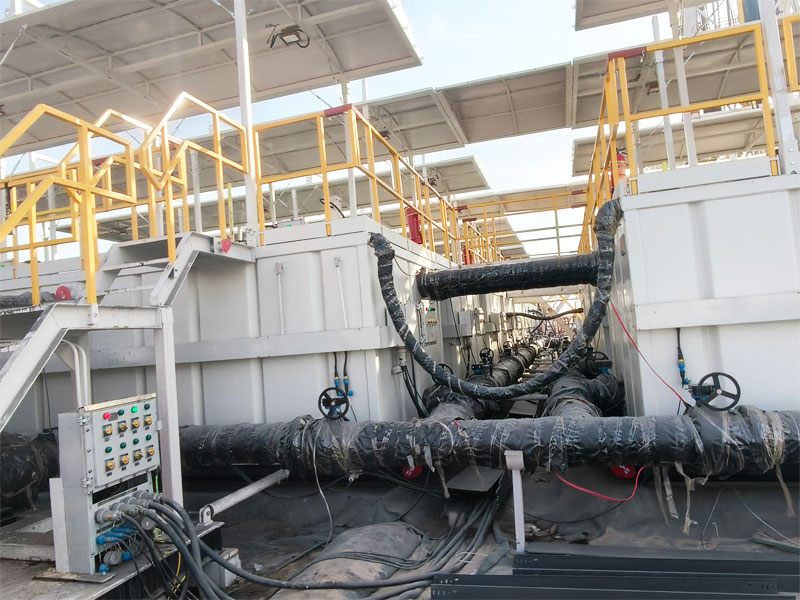

泥浆回收循环系统通过多条管路协同工作，完成钻井液（泥浆）的回收、净化、配制、分配和补给。这些管路按功能可分为五类，共七条。

一、主循环路径

1. 返出管路

钻井液携带岩屑从井口返出后，沿返出管路流向固控系统，首先进入振动筛进行第yi级净化。它是整个回收流程的起点。

2. 泥浆泵吸入管路

这条管路连接吸入罐和泥浆泵，罐内净化后的钻井液经吸入管路进入泥浆泵，再被加压泵入井内，完成一次完整循环。

二、配浆与供水

3. 混合泵吸入及排出管路

混合泵从各泥浆罐吸入钻井液，送至混合漏斗，在漏斗中加入处理剂和材料配制，配好的钻井液再输送到指...泥浆罐。混合泵可以分别从不同的罐吸浆，也可以向不同的罐送浆，因此能同时满足不同性能钻井液的配制需求，适应不同井段和工况的变化。

4. 清水管路

清水管路沿泥浆罐顶部布置，把水罐中的清水输送到泥浆罐区。清水主要用于调配钻井液、补充水分，以及冲洗固控设备。

三、泥浆分配

5. 泥浆槽

泥浆槽是安装在泥浆罐上部的敞口流槽，主要分布在沉砂罐和循环罐。槽内设有插板门，操作人员通过开关插板门，就可以决定经各级净化后的泥浆是否进入某个泥浆罐，从而灵活控制泥浆流向。

四、井控补给

6. 补给管路

起钻时，钻具离开井筒，井内液面随之下降。补给泵立即把起下钻罐（计量罐）中的钻井液灌入井内，保持液面高度，平衡地层压力，防止井涌或井壁失稳。

五、沉积物排放

7. 罐底排砂管路

排砂管路位于泥浆罐外侧底部，把罐底沉积的泥砂集中排出。它特别适用于海上平台等不便于清运沉积物的作业场合，能减少人工清罐的工作量。

小结

七条管路各司其职：返出管路和吸入管路构成主循环，混合泵管路和清水管路负责配浆，泥浆槽负责分配，补给管路负责井控安全，排砂管路负责清理沉积物。设计合理的管路布置，可以提高泥浆回收循环系统的效率和可靠性。
