油田钻井

泥浆剪切泵

泥浆剪切泵有以下特点和优势

  • 泥浆剪切泵可提高搬土颗粒在水中的分散和水化程度,并节约膨润土30%以上。
  • 泥浆剪切泵采用机械密封设计,大大延长了使用寿命。

  • 泥浆剪切泵具有很高的剪切效率,可较快的稀释和水化聚合物。

状态:
数量:

产品描述

泥浆剪切泵是一种泥浆配制中添加聚合物、搬土等原料进行不断的循环剪切、细化、混合并改变其分子链结构,消除“鱼眼”使泥浆达到工艺要求的使用性能,并满足钻井对钻井液(泥浆)更高性能要求的设备。

泥浆剪切泵有以下特点和优势:

1. 泥浆剪切泵可提高搬土颗粒在水中的分散和水化程度,并节约膨润土30%以上。

2. 泥浆剪切泵具有很高的剪切效率,可较快的稀释和水化聚合物。

3. 泥浆剪切泵排量大、扬程高、吸入性好,效率高;能够满足新泥浆配制和输送要求。

4. 泥浆剪切泵采用机械密封设计,大大延长了使用寿命。

5. 泥浆剪切泵安装在一个专用底座上,并用皮带轮、窄V带和防爆电机驱动,与剪切泵配套使用的还有一个尺寸适合的混合漏斗,组成了一个完善的剪切及水合作用系统。

剪切泵结构图:

剪切泵结构图

1.泵壳 2.叶轮组件 3.剪切板 4.加强板 5.机封泵盖 6.油封 7.端盖 8.轴承 9.泵座

10.轴承座 11.轴承 12.圆螺母 13.锁紧垫圈 14.油封 15.轴 16.油位镜 17.丝堵 18.挡泥环

19.压板组件 20.O型密封圈 21.填料 22.销 23.轴套 24.机械密封

剪切泵零件明细表:

序号

零件名称

数量

序号

零件名称

数量

1

泵壳

1

21

1

2

叶轮组件

1

22

油标

1

3

剪切板

1

23

丝堵

1

4

加强板

1

24

挡泥环

1

5

护板

1

25

堵头

1

6

填料箱

1

26

调节螺栓

4

7

右端盖

1

27

螺母

4

8

油封

2

28

垫圈

4

9

轴承

2

29

压板组件

1

10

油孔盖

1

30

O型密封圈

1

11

泵座

1

31

填料

1

12

轴承座

1

32

1

13

O型密封圈

1

33

轴套

1

14

轴承

2

34

机械密封

1

15

O型密封圈

1

35

加强套

1

16

油杯

1

36

盖型螺母

1

17

圆螺母

2

37

方螺母

1

18

锁紧垫圈

2

38

垫圈

1

19

左端盖

1

39

前护板

1

20

油封

1

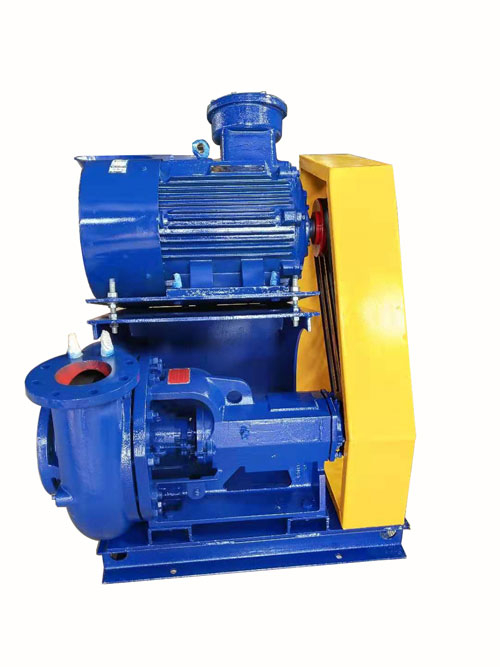

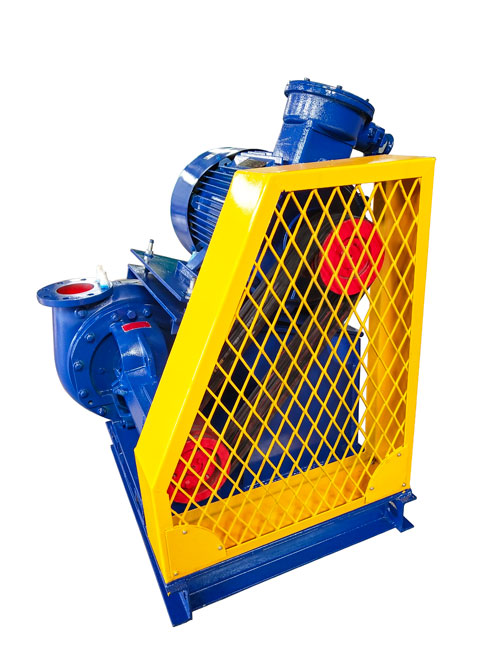

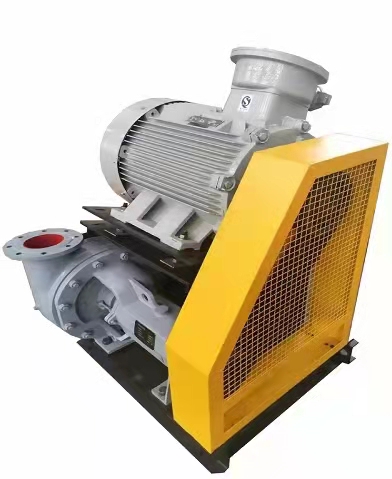

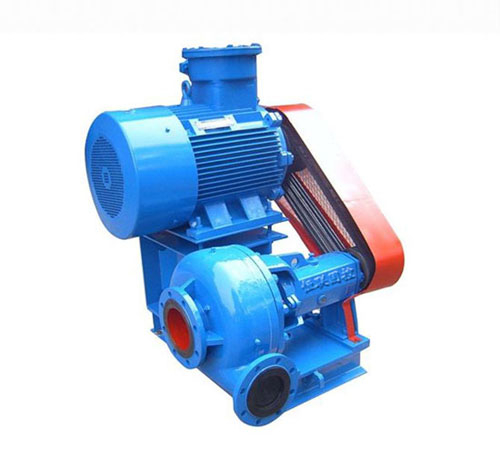

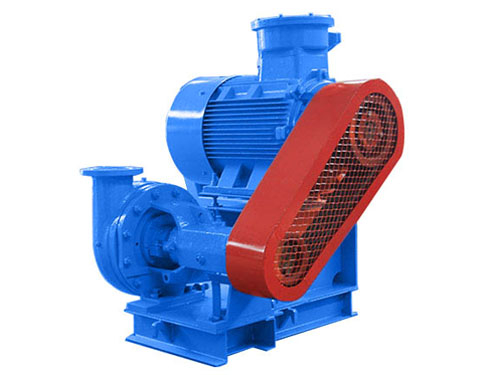

剪切泵实物图:

钻井液剪切泵泥浆剪切泵

固控剪切泵泥浆剪切泵
