海底阀/罐底阀

HDF海底阀(底流阀)适用于以泥浆为介质的泥浆循环罐的管路和仓间,作为吸入和排出的控制阀门,也作用为仓间平衡控制的开关。本阀结构紧凑,设计合理,集多年经验,改用凡尔式密封,使用寿命更长久,性能更稳定。

  • 操作灵活省力
  • 耐腐蚀抗老化橡胶密封
  • 结构紧凑外观简洁
状态:
数量:

产品描述

HDF海底阀(底流阀)适用于以泥浆为介质的泥浆循环罐的管路和仓间,作为吸入和排出的控制阀门,也作用为仓间平衡控制的开关。本阀结构紧凑,设计合理,集多年经验,改用凡尔式密封,使用寿命更长久,性能更稳定。

HDF海底阀(底流阀)包括外管、连杆、连接管、丝杠,外管下端一侧与连通管连接,连杆设置在外管内,丝杠与外管内的连杆连接,连杆与设置在外管内底端的密封胶皮连接,密封胶皮与阀底座密封嵌合,阀底座为内侧为斜面的锥体结构,密封胶皮与阀底座接触的面为与阀底座斜面斜度相同的斜面,密封胶皮通过上下两块圆形金属板固定;外管与丝杠外筒的连接部位在罐面以上。

本实用新型提高了海底阀自身的密封性,锥面密封结构降低了提升丝杠对密封胶皮的轴向承载力20%左右,从而延长了胶皮使用寿命,而且外管和丝杠外筒连接部位抬高到罐面以上,满足了快速维修的要求。

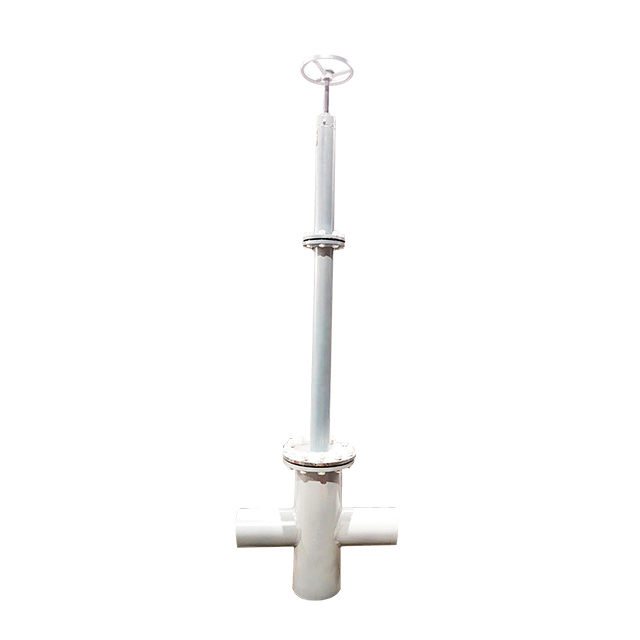

泥浆罐海底阀

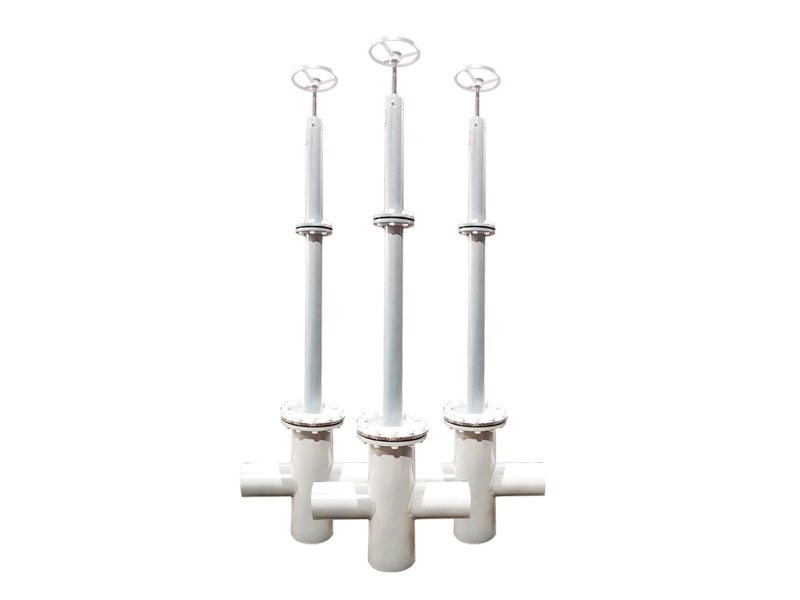

泥浆罐海底阀

产品名称

海底阀

型 号

HDF

公称压力

1.1MPa

外形尺寸

6寸8寸10寸12寸14寸16寸

阀主体部分通径

325mm

外接尺寸

219mm,273 mm,325 mm
