直线泥浆振动筛是钻井液固液分离的第一级设备,适用于石油天然气钻探的钻井液固控系统。
| 数量： | |
|---|---|
一、直线型泥浆振动筛概述
直线型泥浆振动筛利用两台等质径积的振动电机，根据自同步原理，实现了筛箱沿一定方向的直线运动，达到了筛除并排出钻井液中岩屑颗粒的目的。
直线型泥浆振动筛主要由底座总成、筛箱总成、筛箱倾角调节装置总成、防飞溅装置总成、泥浆盒总成、电气控制系统总成等几部分组成。
振动筛工作原理是有激振器的旋转带动筛箱及筛网一起运动，形成合理的运动轨迹。钻井液经钻井液盒流到筛箱筛网上，固相从筛箱的前部排出，含有小于筛网孔固相的液相透过筛网流入钻井液罐，从而完成分离。
振动筛的一个很重要的参数是它的处理能力。这除了本身运动参数的选择确定外，还受到钻井液类型、密度、黏度、固相颗粒的大小和多少以及孔网尺寸等因素的影响，因此在实际使用中要全面考虑，合理选配。
二、直线型泥浆振动筛技术参数：
产品型号 | HZS703 | HZS803 | HZS604 | HZS605 |
振动轨迹 | 直线型 | 直线型 | 直线型 | 直线 |
处理量 | 30L/S | 35L/S | 40L/S | 45L/S |
筛网面积 | 2.2㎡ | 2.7㎡ | 2.7㎡ | 3.4㎡ |
筛网规格 | 3×1050×700mm | 3×1080×830mm | 4×1165×585mm | 5×1165×585mm |
电机功率 | 2×1.5kW | 2×1.8kW | 2×2.2kW | 2×2.5kW |
倾角调节范围 | -1°～3° | -1°～3° | -1°～3° | -1°～3° |
外形尺寸 | 2850×1590×1550 | 3150×1800×1630 | 2650×1700×1750 | 2850×1750×1650mm |
单机重量 | 1680kg | 1800kg | 1950kg | 2350kg |

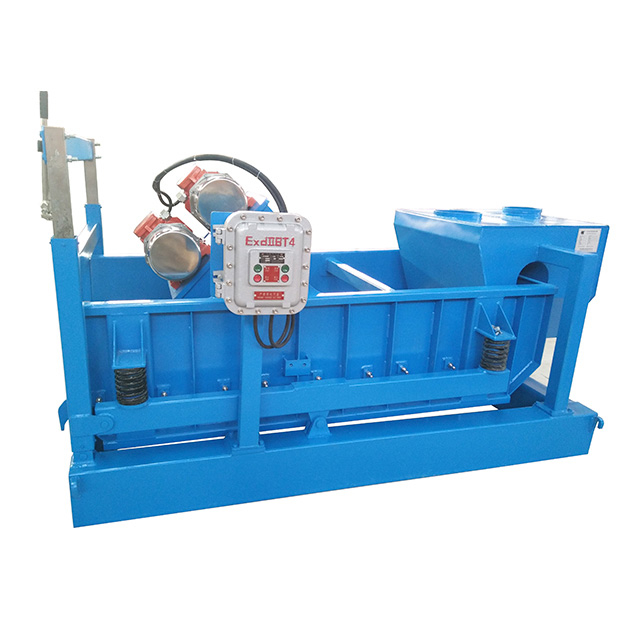

三、HZS604-A型泥浆振动筛成品展示
四、HZS703型泥浆振动筛
五、HZS604-A型泥浆振动筛使用现场
六、振动筛现场使用视频
七、HZS604高频泥浆振动筛装车发货
