产品描述
在石油天然气钻井、页岩气开发、煤层气勘探以及非开挖定向穿越(HDD)工程中，钻井振动筛是钻井液固控系统中重要的...级固控设备。它通过高频振动筛网将钻井液中的钻屑和大颗粒固体快速分离，使处理后的钻井液重新进入循环系统，实现钻井液回收利用并降低钻井成本。
作为整个泥浆净化系统的...一道防线，振动筛的工作效率直接影响除砂器、除泥器、离心机等后续设备的处理效果，同时关系到钻井速度、井壁稳定性以及钻井液维护成本。
钻井过程中，钻头不断破碎地下岩层，产生大量岩屑。这些岩屑随着钻井液返回地面，如果不能及时清除，将导致：
钻井液性能下降
泥浆密度失控
泥浆泵磨损加剧
钻头寿命缩短
钻井成本增加
后续固控设备超负荷运行
钻井振动筛能够在固体颗粒进入后续设备之前去除大部分钻屑，从而显著提高整个固控系统的运行效率。

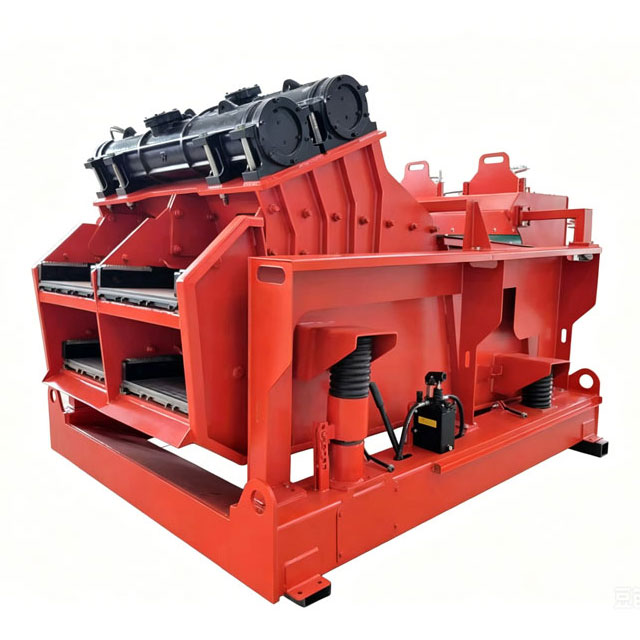

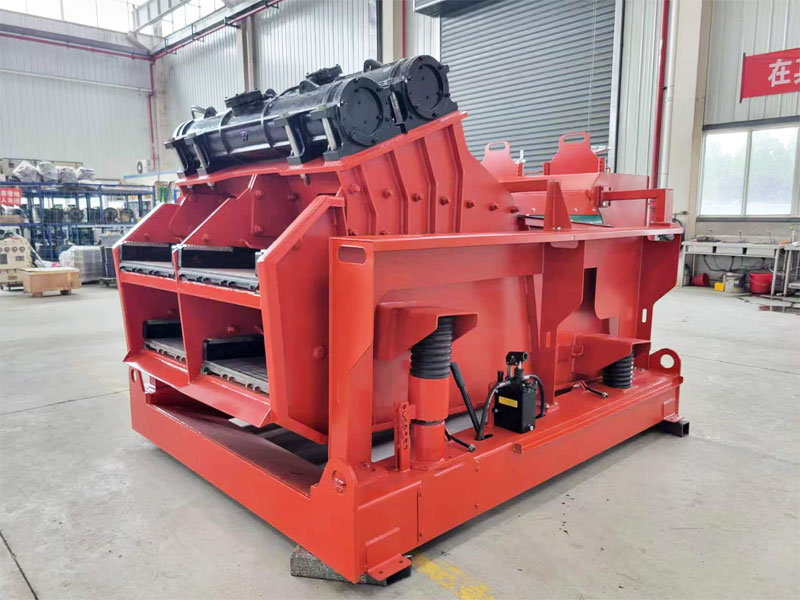

一台现代化钻井振动筛通常由以下部分组成：
1. 振动筛箱(Screen Basket)
承载筛网并产生振动运动。
2. 振动电机(Vibration Motors)
为设备提供激振力。
3. 筛网系统(Shale Shaker Screens)
负责颗粒分级与分离。
4. 减震弹簧(Spring System)
降低设备振动传递。
5. 底座结构(Skid/Base)
支撑整机运行。
6. 电控系统(Control Panel)
实现设备启停及参数调节。
目前应用广泛。
特点：
处理量大
筛分效率高
维护简单
适用于绝大多数钻井项目
适用：
石油钻井
天然气钻井
HDD工程
特点：
干燥效果好
处理粘性钻屑能力强
适用于：
加重泥浆系统
高粘度钻井液
较早期设计，目前已较少使用。
特点：
结构简单
分离效率较低
现代钻井项目通常先选择线性振动筛。
直线型振动筛技术参数：
型号 | HZS703 | HZS803 | HZS604 | HZS605 |
振动轨迹 | 直线 | 直线 | 直线 | 直线 |
处理量 | 108m³/h | 126m³/h | 144m³/h | 162m³/h |
筛网面积 | 2.2㎡ | 2.7㎡ | 2.7㎡ | 3.4㎡ |
筛网规格 | 3×1050×700mm | 3×1080×830mm | 4×1165×585mm | 5×1165×585mm |
电机功率 | 2×1.5KW | 2×1.8KW | 2×2.2KW | 2×2.5KW |
倾角调节范围 | -1°～3° | -1°～3° | -1°～3° | -1°～3° |
外形尺寸 | 2825×1687×1605mm | 3200×1912×1640mm | 2650×1700×1750mm | 2850×1750×1650mm |
重量 | 1680kg | 2030kg | 1950kg | 2350kg |
椭圆振动筛技术参数：
型号 | HZS604BS | HZS605T | HTZS704 | HTZS804 |
振动轨迹 | 直线/椭圆 | 椭圆 | 直线/椭圆 | 直线/椭圆 |
处理量 | 144m³/h | 162m³/h | 150m³/h | 166m³/h |
筛网面积 | 2.7㎡ | 3.4㎡ | 2.9㎡ | 3.5㎡ |
筛网规格 | 4×1165×585mm | 5×1165×585mm | 4×1050×700mm | 4×1080×830mm |
电机功率 | 2×1.8KW+0.4KW | 2.2KW+2.5KW | 2×1.8KW+0.4KW | 2×2.5KW+0.8KW |
倾角调节范围 | -3°～3° | -1°～5° | -1°～5° | -1°～5° |
外形尺寸 | 2650×1700×1750mm | 2850×1750×1650mm | 3200×1912×1640mm | 3400×1912×1640mm |
重量 | 2050kg | 2450kg | 2130kg | 2330kg |
陆地钻井平台泥浆净化。
满足海洋钻井环保排放要求。
适应大排量钻井液循环系统。
处理膨润土泥浆。
回收钻井液并降低施工成本。
实现固液快速分离。
1、提高钻井效率
快速清除钻屑，保持钻井液性能稳定。
2、降低泥浆成本
减少钻井液损失，提高回收率。
3、保护后续设备
减轻除砂器、除泥器和离心机负荷。
4、降低设备磨损
减少固体颗粒对泵和管线的冲刷。
5、满足环保要求
减少钻屑排放量和废弃泥浆处理成本。
6、提高钻井安全性
有助于维持井壁稳定和井控安全。
选择振动筛时应关注以下因素：
1. 泥浆循环量
2. 振动方式
3. 筛网兼容性
4. G力值
5. 电机品牌
6. 防爆等级
7. 维护便利性
作为固控设备制造商，恒联石油生产钻井振动筛，广泛应用于：
石油天然气钻探
水平定向钻井
煤层气钻探
地热钻探
矿产勘探
产品特点：
高G力线性振动设计
复合筛网
大处理量设计
低能耗运行
模块化结构
维护方便
支持定制化生产
