油田钻井

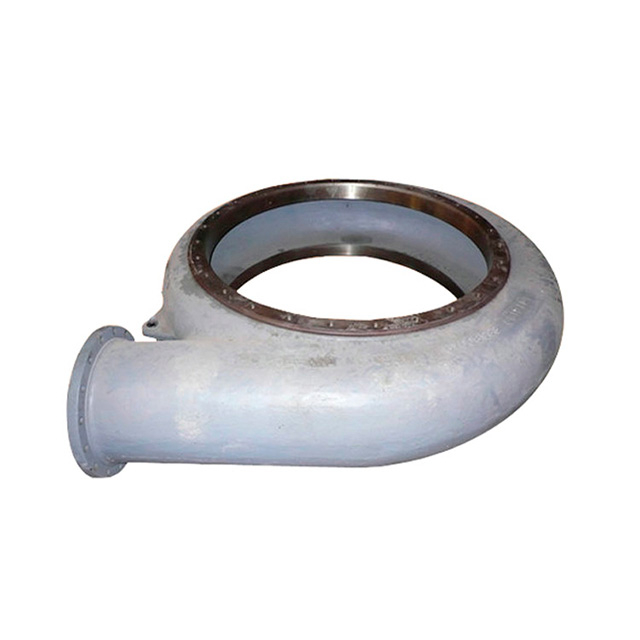

砂泵配件泵壳

砂泵配件泵壳

  • 严密性好
  • 密封性强
  • 强度足够
  • 刚度好
状态:
数量:

产品描述

砂泵的主要配件之一泵壳,今天我们就来讲讲泵壳。

泵壳作用

1. 将液体均匀地导入叶轮,并收集从叶轮高速流出的液体,送入下级叶轮或导向出口(改变液体的流动方向)

2. 实现能量转换,变动能为压能

3. 连接其它零部件,并起支撑作用

泵壳

泵壳的要求

泵壳严密性要好,密封性要强,要有足够的强度和刚度,泵体和泵盖的流道铸造要光洁,质量要轻。离心泵的泵壳对于一个离心泵来说是非常重要的。其材质主要有不锈钢,铸铁,...塑料合金等材质。泵壳一般制成蜗牛状,叶轮偏离...位置,形成蜗牛状出水通道,不使水在泵壳内反复回旋,可降低流动损失,减少径向力。

离心泵叶轮将动能传递给流体,增加流体的压头值。泵壳的设计...与叶轮相匹配,这样才能引导流体流进和流出叶轮。当这些组成部分都设计恰当时,流体将顺利地流过,将具有...回流和由蜗流和摩擦引起的损失,这些损失能降低对泵输出压头的影响。

SB6×8ZJ砂泵配件


序号

名称

零件号

序号

名称

零件号

1

丝堵ZG1/2”

SB68ZJ0001

24

轴承

SB68ZJ0024

2

泵壳

SB68ZJ0002

25

轴用挡圈

SB68ZJ0025

3

叶轮-J

SB68ZJ0003

26

盖板

SB68ZJ0026

4

盖型螺母

SB68ZJ0004

27

右端盖

SB68ZJ0027

5

螺母

SB68ZJ0005

28

泵座

SB68ZJ0028

6

垫圈

SB68ZJ0006

29

油位镜

SB68ZJ0029

7

纸垫

SB68ZJ0007

30

纸垫

SB68ZJ0030

8

螺柱

SB68ZJ0008

31

锁紧螺母

SB68ZJ0031

9

弹垫

SB68ZJ0009

32

锁紧垫圈68

SB68ZJ0032

10

螺母

SB68ZJ0010

33

左端盖

SB68ZJ0033

11

机封泵盖

SB68ZJ0011

34

挡泥环

SB68ZJ0034

12

螺栓

SB68ZJ0012

35

压板组件

SB68ZJ0035

13

弹垫

SB68ZJ0013

36

轴套

SB68ZJ0036

14

纸垫

SB68ZJ0014

37

O型密封圈

SB68ZJ0037

15

轴承

SB68ZJ0015

38

填料

SB68ZJ0038

16

油孔盖

SB68ZJ0016

39

活节螺栓

SB68ZJ0039

17

轴-J

SB68ZJ0017

40

平垫

SB68ZJ0040

18

铆钉

SB68ZJ0018

41

螺栓

SB68ZJ0041

19

铭牌

SB68ZJ0019

42

螺母

SB68ZJ0042

20

油杯

SB68ZJ0020

43

SB68ZJ0043


21

螺栓

SB68ZJ0021

44

机械密封组件

SB68ZJ0044

22

弹垫

SB68ZJ0022

45

SB68ZJ0045

23

油封

SB68ZJ0023

46

平键

SB68ZJ0046

西安恒联生产砂泵及砂泵配件,欢迎新老朋友订购,询价电话13891817867
