砂泵配件泵轴

砂泵泵轴的作用主要是传递动力,支撑叶轮保持在工作为正常运转,它一端通过联轴器与电动机轴相连,另一端支撑着叶轮做旋转运动,轴上装有轴承,轴向密封等零部件。
状态:
数量:

产品描述

砂泵泵轴的作用主要是传递动力,支撑叶轮保持在工作为正常运转,它一端通过联轴器与电动机轴相连,另一端支撑着叶轮做旋转运动,轴上装有轴承,轴向密封等零部件。

砂泵泵轴的材质与结构

由于泵轴用于传递动力,且高速旋转,在输送清水等无腐蚀性介质的泵中,一般用45钢制造,并且进行调质处理,在输送盐溶液等弱腐蚀性介质的泵中,泵轴材料用40Cr,且调质处理,在耐腐蚀性中,即用于输送酸碱等强腐蚀性介质的泵上,泵轴材质一般为Cr18N,Cr18Ni9Ti等不锈钢。

砂泵泵轴属阶梯轴类零件,一般情况下为一整体,但在防腐泵中,由于不锈钢的价格较高,有时采用组合件,接触介质的部分用不锈钢,安装轴承及联轴器的部分用碳索结构钢,不锈钢与碳钢之间采用轴承连接,过盈配合用销钉加固。

SB5×6ZJ砂泵零件目录


序列

名称

零件号

序列

名称

零件号

1

泵壳-ZJ

SB56ZJ0001

27

弹垫

SB56ZJ0027

2

叶轮-ZJ

SB56ZJ0002

28

螺栓

SB56ZJ0028

3

纸垫

SB56ZJ0003

29

弹垫

SB56ZJ0029

4

螺柱

SB56ZJ0004

30

油位镜

SB56ZJ0030

5

螺母

SB56ZJ0005

31

丝堵

SB56ZJ0031

6

弹垫

SB56ZJ0006

32

挡泥环

SB56ZJ0032

7

机封泵盖

SB56ZJ0007

33

堵头

SB56ZJ0033

8

右端盖

SB56ZJ0008

34

活节螺栓

SB56ZJ0034

9

纸垫

SB56ZJ0009

35

螺母

SB56ZJ0035

10

油封

SB56ZJ0010

36

平垫

SB56ZJ0036

11

油封

SB56ZJ0011

37

螺栓

SB56ZJ0037

12

轴承

SB56ZJ0012

38

平垫

SB56ZJ0038

13

油孔盖

SB56ZJ0013

39

压板组件

SB56ZJ0039

14

泵座

SB56ZJ0014

40

O型密封圈

SB56ZJ0040

15

轴承座

SB56ZJ0015

41

填料

SB56ZJ0041

16

O型密封圈

SB56ZJ0016

42

SB56ZJ0042

17

轴承

SB56ZJ0017

43

轴套

SB56ZJ0043

18

O型密封圈

SB56ZJ0018

44

机械密封组件

SB56ZJ0044

19

油杯

SB56ZJ0019

45

盖板

SB56ZJ0045

20

锁紧螺母

SB56ZJ0020

46

螺栓

SB56ZJ0046

21

锁紧垫圈

SB56ZJ0021

47

弹垫

SB56ZJ0047

22

左端盖

SB56ZJ0022

48

SB56ZJ0048

23

油封

SB56ZJ0023

49

平键

SB56ZJ0049

24

轴-ZJ

SB56ZJ0024

50

盖型螺母

SB56ZJ0050

25

螺栓

SB56ZJ0025

51

螺母

SB56ZJ0051

26

螺母

SB56ZJ0026

52

平垫

SB56ZJ0052


西安恒联生产砂泵及砂泵配件,欢迎新老朋友选购,询价电话:13891817867

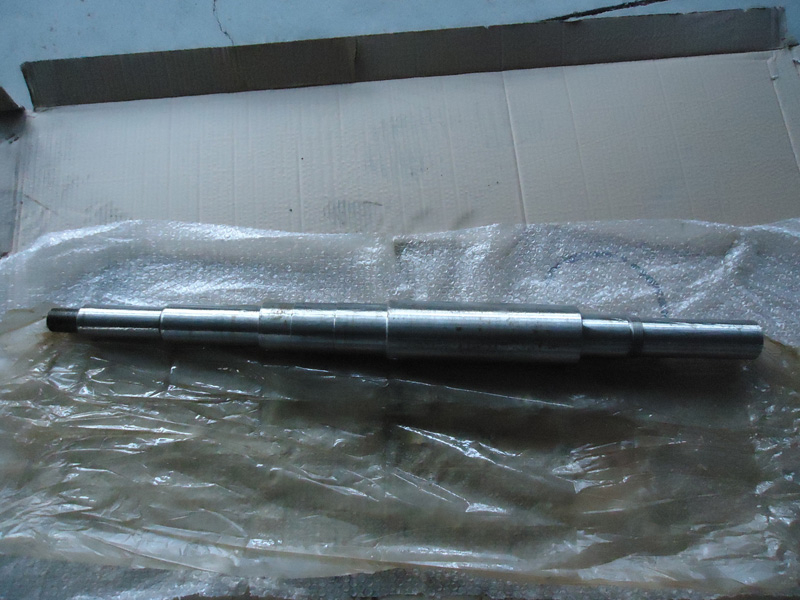

砂泵泵轴发货图片

泵轴发货
