在石油天然气钻井固控系统中，各类设备按照不同处理阶段进行排列，以逐步去除不同粒径的固体颗粒。其中，泥浆振动筛和泥浆清洁器是容易被混淆的两种设备。虽然它们都用于从钻井液中分离固体，但它们所处的处理阶段、目标颗粒范围以及结构配置都存在明显差异。
了解这两种设备之间的区别，可以帮助钻井工程师和现场操作人员设计更加好的固控系统，降低泥浆成本，并减少废弃物处理费用。
本文将详细介绍油田振动筛与泥浆清洁器之间的核心区别，包括工作原理、分离范围、典型应用以及如何选择设备或组合使用。同时，文章还将结合 HZS系列振动筛与HQJ系列泥浆清洁器的实际产品参数进行说明。
振动筛是固控系统中的第yi阶段设备。它直接接收从井口返出的钻井液，其主要作用是去除较大的钻屑和粗颗粒固体，通常处理粒径大于74–100微米的颗粒（具体取决于筛网目数）。
钻井液流入振动筛筛网表面后，在振动电机产生的振动力作用下进行筛分：
液体及较小颗粒通过筛网进入下一循环系统
较大的固体颗粒则沿筛面移动并排出
振动筛可采用：
直线运动
椭圆运动
双运动模式
以实现zui佳分离效果和钻屑输送能力。
HZS系列提供：
单层振动筛
双层振动筛
三层振动筛
型号 | HZS703 | HZS803 | HZS604 | HZS605 |
振动轨迹 | 直线 | 直线 | 直线 | 直线 |
zui大处理量 | 108m³/h | 126m³/h | 144m³/h | 162m³/h |
筛网面积 | 2.2㎡ | 2.7㎡ | 2.7㎡ | 3.4㎡ |
筛网规格 | 3×1050×700mm | 3×1080×830mm | 4×1165×585mm | 5×1165×585mm |
电机功率 | 2×1.5KW | 2×1.8KW | 2×2.2KW | 2×2.5KW |
倾角调节范围 | -1°～3° | -1°～3° | -1°～3° | -1°～3° |
外形尺寸 | 2825×1687×1605mm | 3200×1912×1640mm | 2650×1700×1750mm | 2850×1750×1650mm |
重量 | 1680kg | 2030kg | 1950kg | 2350kg |
其中：

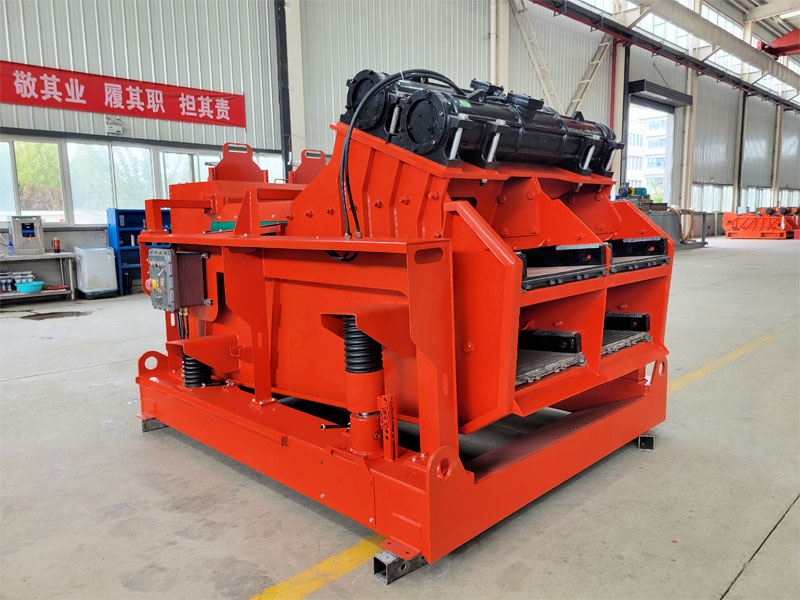

双运动振动筛
双运动振动筛可在运行过程中自由切换：
平衡椭圆运动
直线运动
并且仅使用两台振动电机即可完成模式切换，属于国际先进设计。
常规分离范围：74–200+ 微米
使用精细筛网时：可达到44–74微米
但处理量会有所降低
水基泥浆（WBM）
油基泥浆（OBM）
合成基泥浆（SBM）
几乎所有钻井工况。

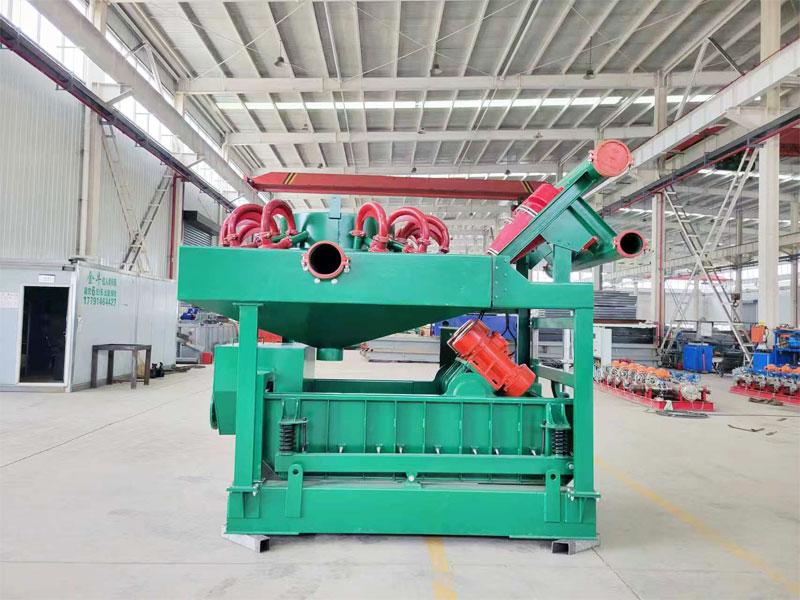

泥浆清洁器是一种组合式设备，通常集成：
除砂器（Desander）
除泥器（Desilter）
底流振动筛（Bottom Shaker）
因此它属于固控系统中的第2阶段和第3阶段设备。
泥浆清洁器主要处理经过yi级振动筛后的钻井液。
钻井液经过yi级振动筛后进入泥浆清洁器：
泥浆首先进入旋流器总管
流体被分配至多个除砂旋流器和除泥旋流器
旋流器利用离心力分离更细颗粒
旋流器底流（含浓缩固体）进入底流振动筛进一步脱水
旋流器溢流返回泥浆循环系统
型号 | HQJ250×2-100×12 | HQJ300×2-100×16 | HQJ250×3-100×20 |
处理量 | 240 m3/h | 300 m3/h | 360 m3/h |
配套振动筛 | HZS703 | HZS604 | HZS605 |
筛网规格 | 3×1050×700mm | 4×1165×585mm | 5×1165×585mm |
除砂旋流器直径 | 250mm(10”) | 300mm(12”) | 250mm(10”) |
旋流器数量 | 1 | 2 | 3 |
除泥旋流器直径 | 100mm(4”) | 100mm(4”) | 100mm(4”) |
旋流器数量 | 12 | 16 | 20 |
分离粒径 | 15～40μm | 15～40μm | 15～40μm |
配套砂泵 | SB8×6-45KW | SB8×6-55KW | SB8×6-55KW |
重量 | 2800KG | 3100KG | 3500KG |
外形尺寸 | 2865×1920×2670 mm | 3065×1920×2700 mm | 3365×1920×2700 mm |
以及：
HCS除砂器
HCN除泥器

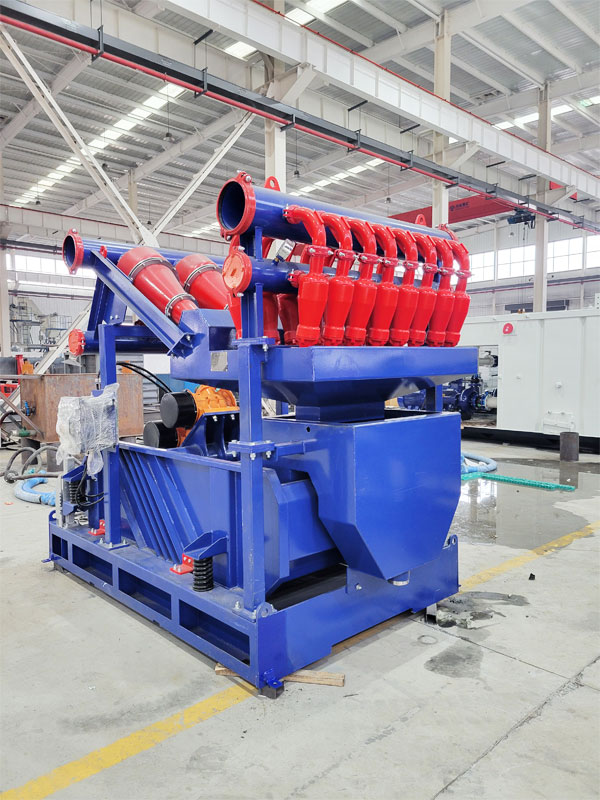

完整泥浆清洁器包含：
除砂旋流器
除泥旋流器
底流振动筛
除砂器
分离范围：44–74 μm
除泥器
分离范围：15–44 μm
工作压力
0.25–0.45 MPa
底流振动筛
用于进一步脱水与固体排放
石油天然气钻井
废弃泥浆处理
固液分离系统
等领域。
对比项目 | 振动筛（Shale Shaker） | 泥浆清洁器（Mud Cleaner） |
|---|---|---|
固控阶段 | 第1阶段 | 第2/第3阶段 |
主要功能 | 去除大颗粒钻屑 | 去除细颗粒固体 |
典型处理粒径 | >74 μm | 15–74 μm |
核心部件 | 振动筛网 | 旋流器 + 底流筛 |
工作原理 | 筛分 | 离心分离 + 筛分 |
安装位置 | 流线入口 | 振动筛后端 |
是否bi须 | 是 | 根据工况决定 |
系统作用 | 保护后续设备 | 提升泥浆品质 |
如果出现以下情况，您需要振动筛：
新建固控系统
需要yi级固体分离
钻井液中含有大量大颗粒钻屑
需要保护后续设备
恒联石油HZS系列振动筛：
操作简单
维护方便
备件较少
型号齐全
适用于各种钻井工况。
如果出现以下情况，您需要泥浆清洁器：
已有yi级振动筛
但泥浆中仍存在大量15–74 μm细颗粒
地层含有较多粉砂与细砂
希望降低离心机负荷
希望改善泥浆性能
降低稀释率与废弃物处理成本
大多数钻井现场：两种设备都需要
现代钻井平台通常同时使用振动筛与泥浆清洁器，例如：
yi级固控
振动筛
去除大颗粒钻屑
第2/第3阶段固控
泥浆清洁器
去除15 μm以上细颗粒
第四阶段固控
卧螺离心机
去除2–7 μm超细颗粒
回收重晶石
恒联石油可提供完整固控系统，包括：
振动筛
泥浆清洁器
真空除气器
除砂器
除泥器
离心机
恒联石油专注于石油天然气钻井泥浆固控与处理系统，其产品已出口30多个国家，累计提供300多套系统级设备。凭借20多年经验和10,000平方米生产基地，为客户提供整体解决方案。
全系列产品供应
提供：
水平设备
垂直设备
从振动筛到离心机的完整产品线
先进制造能力
10,000平方米生产基地
先进加工设备
多项认证
国际体系认证
产品认证
多项发明专利
支持定制
可定制：
电气标准（380V/50Hz、460V/60Hz、ATEX、IECEX）
振动电机品牌（Ital、Vibras、Martin、Oli）
筛网类型（钢框、复合框）
表面颜色
丰富应用经验
适用于：
石油天然气钻井
煤层气
页岩气
市政泥浆处理
矿山分离
含油污泥处理
压裂返排液处理
泥浆冷却系统
振动筛与泥浆清洁器zui大的区别在于其处理阶段和功能：
振动筛属于yi级固控设备，主要去除大颗粒钻屑（通常 >74 μm）
泥浆清洁器属于2级/3级固控设备，通过除砂器、除泥器与底流筛组合，可处理15 μm以上细颗粒
zui有效的固控系统通常会同时使用两种设备：
振动筛保护泥浆清洁器
泥浆清洁器进一步提升泥浆质量
并保护后续离心机等设备
在选择设备时，应综合考虑：
流量
固体颗粒分布
泥浆类型
项目预算
恒联石油HZS系列振动筛与HQJ系列泥浆清洁器，能够为不同钻井项目提供稳定、可靠且可定制的解决方案。如需设计完整固控系统，可直接联系我们获取技术支持。
