五级固控系统

五级固控系统
  • 储浆量大,处理量大,提高钻井效率
  • 净化、循环、配置、加重多功能系统
  • 五级净化、全流程控制、全防爆电路
状态:
数量:
  • HGK
  • 恒联

五级固控系统主要用于复杂井况和要求较高的井况。通常根据钻井作业的实际需要,也可采用其中的...级或几级净化。

固控系统配置的合理性和科学性,直接影响着钻井的效率,如果设计选配合理,在实际工作中能够大大地提高钻井效率。

五级固控系统的泥浆罐上设有离心分离仓,离心分离仓上设有离心机,钻井液在螺杆泵的作用下输入到离心机内,离心机使更小的微粒(粒度为2~15µm)被分离出来,即为五级净化。净化后的钻井液经钻井液槽进入循环罐。离心机的处理量应为钻井泵总排量的5%~10%。

下面就主要介绍一下常用的钻机五级固控系统设备配套

 4000m 固控系统配套

序号

项目

设备名称

技术参数

数量

1

必配

钻井液罐

容积≥200 m3

1套

2

泥浆振动筛

处理量≥181.5m3/h

2台

3

除砂器

处理量≥181.5 m3/h

1台

4

除泥器

处理量≥181.5 m3/h

1台

5

混合加重装置

砂泵排量≥200 m3/h;砂泵扬程≥36 m

1套

6


剪切泵

排量≥155 m3/h;扬程≥32 m

1台

7


灌浆泵

排量≥150 m3/h;扬程≥28 m

1台

8

选配

真空除气器

处理量≥181.5m3/h

1台

9

中速离心机

处理量≥40m3/h;分离粒度:5μm~7μm

1台

5000m 固控系统配套

序号

项目

设备名称

技术参数

数量

1

必配

钻井液罐

容积≥250m3

1套

2

泥浆振动筛

处理量≥181.5m3/h

2台

3

真空除气器

处理量≥181.5m3/h

1台

4

除砂器

处理量≥181.5 m3/h

1台

5

除泥器

处理量≥181.5 m3/h

1台

6

中速离心机

处理量≥40m3/h;分离粒度:5μm~7μm

1台

7

混合加重装置

砂泵排量≥200 m3/h;砂泵扬程≥36 m

1套

8


剪切泵

排量≥155 m3/h;扬程≥32 m

1台

9


灌浆泵

排量≥150 m3/h;扬程≥28 m

1台

10

选配

高速离心机

处理量≥40m3/h;分离粒度:2μm~5μm

1台

7000m 固控系统配套

序号

项目

设备名称

技术参数

数量

1

必配

钻井液罐

容积≥300m3

1套

2

泥浆振动筛

处理量≥181.5m3/h

3台

3

真空除气器

处理量≥181.5m3/h

1台

4

除砂器

处理量≥181.5 m3/h

1台

5

除泥器

处理量≥181.5 m3/h

1台

6

中速离心机

处理量≥40m3/h;分离粒度:5μm~7μm

1台

7

高速离心机

处理量≥40m3/h;分离粒度:2μm~5μm

1台

8

混合加重装置

砂泵排量≥200 m3/h;砂泵扬程≥36 m

1套

9


剪切泵

排量≥155 m3/h;扬程≥32 m

1台

10


灌浆泵

排量≥150 m3/h;扬程≥28 m

1台

五级固控系统通常包含以下设备:

1、钻井液振动筛,能够分离大于100µm的固相颗粒

2、钻井液除砂器,能够分离40-100µm的固相

3、除泥器,分离20-40µm的颗粒

4、钻井液离心机,能够分离2-7µm的细小颗粒

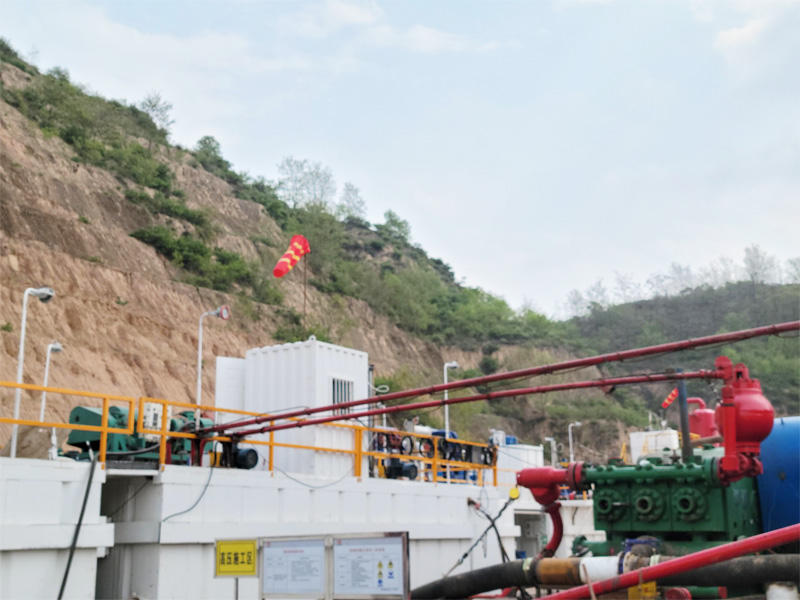

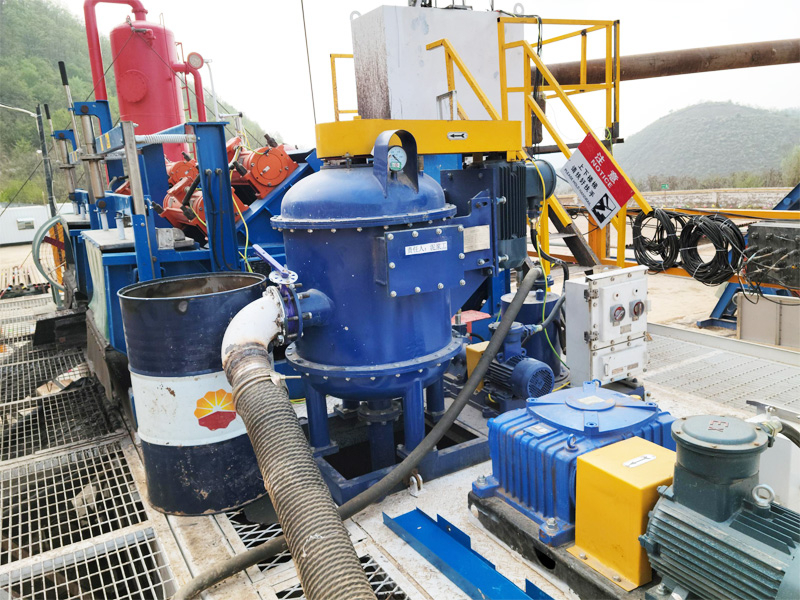

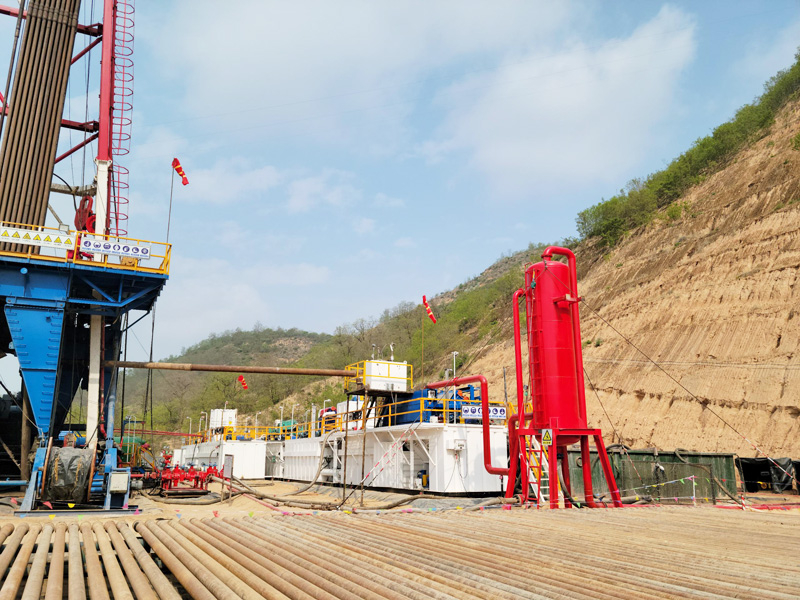

五级固控系统案例

五级固控系统

五级固控系统

五级固控系统现场使用视频
